8层大型综合体电气图纸(大型甲级院精品图纸)(框架剪力墙结构)

  • 建筑类别:住宅,商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:78000平方米
  • 建筑地上层数:8层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:73张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房
  • 节点大样:电缆,防雷接地,灯具,配电箱,变压器
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 安全防范:一级
  • 有线电视:A类
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计:供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,公共信息显示系统,机房工程

附件详情

该项目为大型商业综合体项目,总建筑面积72661.69平方米。建筑高度49.95米,为二类高层建筑,耐火等极为一级,合理使用年限为50年,框架剪力墙结构。该项目由3层地下室,4层裙房及沿裙房周边布置的5栋独立塔楼组成的集地下停车场、商业、酒店、住宅为一体的综合性建筑。
该项目由城市电网引来一路10kV电源供电,并设置一台柴油发电机作为备用电源。在地下2层设置10KV高压配电室及3座变配电室。共设置6台变压器,变压器总装机容量5260KVA。在一层设置消防控制室和弱电机房。图纸内容包括:高压系统图,柴油发电机配电系统图,竖向配电系统图,低压配电系统图,配电箱系统图,变电所及柴油发电机房平立剖图,电力平面图, 照明平面图 ,防雷接地,火灾自动报警系统图,酒店客房管理系统图,综合布线
系统图,停车场管理系统,无线巡更系统图,商业公共显示系统图,智能灯光控制系统图,视频监控系统图,电梯运行监控系统图,消防平面图。 弱电平面图 等等。

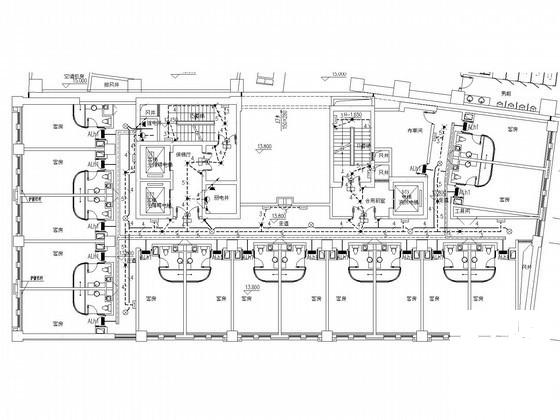

酒店消防平面图

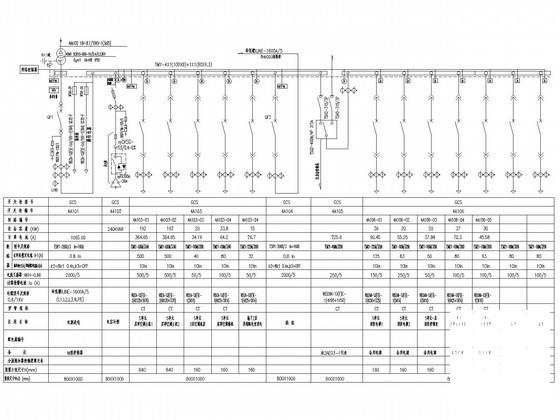

酒店低压配电系统图

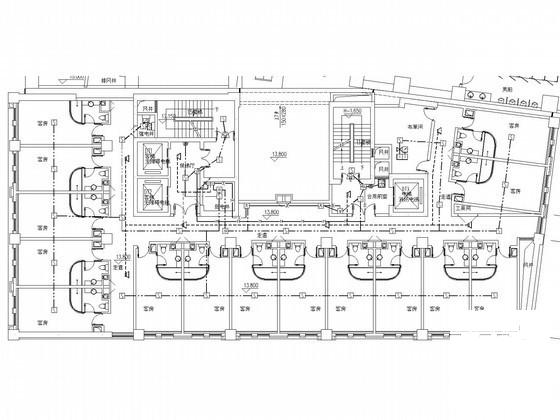

酒店弱电平面图

综合布线系统图

火灾自动报警系统图

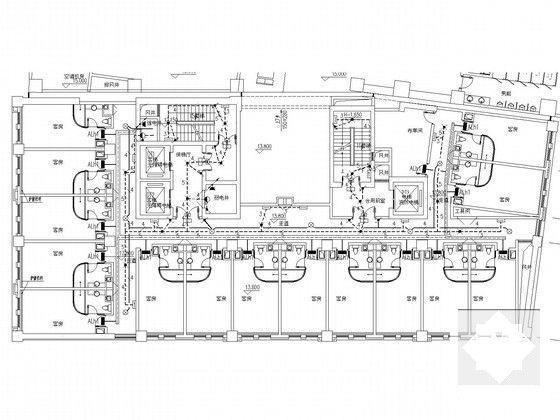

消防平面图

竖向配电系统图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 8层大型综合体电气图纸(大型甲级院精品图纸)(框架剪力墙结构) - 1
    第 1 张图
  • 8层大型综合体电气图纸(大型甲级院精品图纸)(框架剪力墙结构) - 2
    第 2 张图
  • 8层大型综合体电气图纸(大型甲级院精品图纸)(框架剪力墙结构) - 3
    第 3 张图
  • 8层大型综合体电气图纸(大型甲级院精品图纸)(框架剪力墙结构) - 4
    第 4 张图
  • 8层大型综合体电气图纸(大型甲级院精品图纸)(框架剪力墙结构) - 5
    第 5 张图
  • 8层大型综合体电气图纸(大型甲级院精品图纸)(框架剪力墙结构) - 6
    第 6 张图
  • 8层大型综合体电气图纸(大型甲级院精品图纸)(框架剪力墙结构) - 7
    第 7 张图
  • 8层大型综合体电气图纸(大型甲级院精品图纸)(框架剪力墙结构) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
