5层宿舍楼电气CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：5814.225平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：综合布线系统,有线电视和卫星接收系统
附件详情
- 一、 电气设计 说明
- 二、综合布线系统图

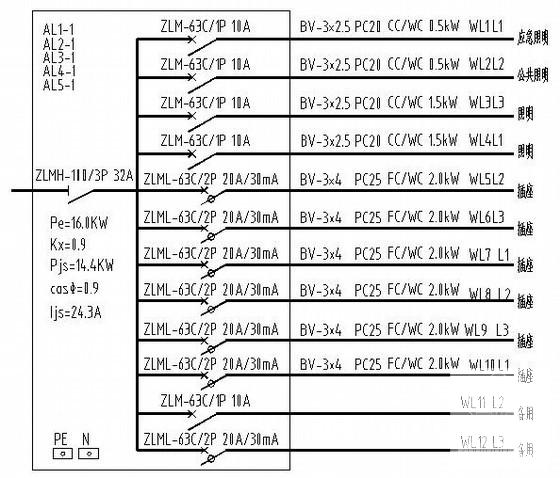

- 三、 配电箱系统 图
- 四、标准间电气平面图

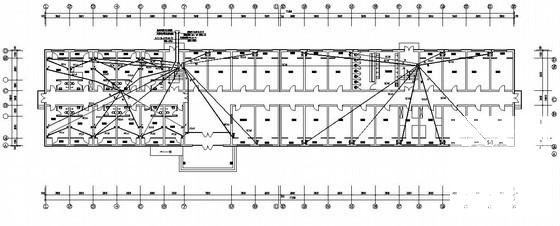

- 五、电气平面图
- 六、 弱电平面图
附件详情
该项目是某公司五层宿舍楼，砖混结构，总建筑面积5814.225平方米。图纸设计包含照明配电部分、接地系统部分、弱电等。
