学校5层宿舍楼电气施工图纸
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计面积：8374.48平方米
-
建筑地上层数：5层
-
设计年代：近代
-
负荷等级：二级,三级
-
防雷等级：第二类
-
接地方式：TN-C-S
-
项目所在地：江西
-
强电设计：低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计：综合布线系统
该附件为江西学校5层宿舍楼电气施工图
（同套的办公楼、教学楼、实训楼、操场+图审回复在末尾查看关联资料）
一、基本概况：
该项目位于于都县服装学院-教师宿舍.
总建筑面积2408.75平方米，建筑高度15.600米,层数为地上五层，属公共建筑。
二、设计范围：
该资料包括
供配电系统
、
照明系统

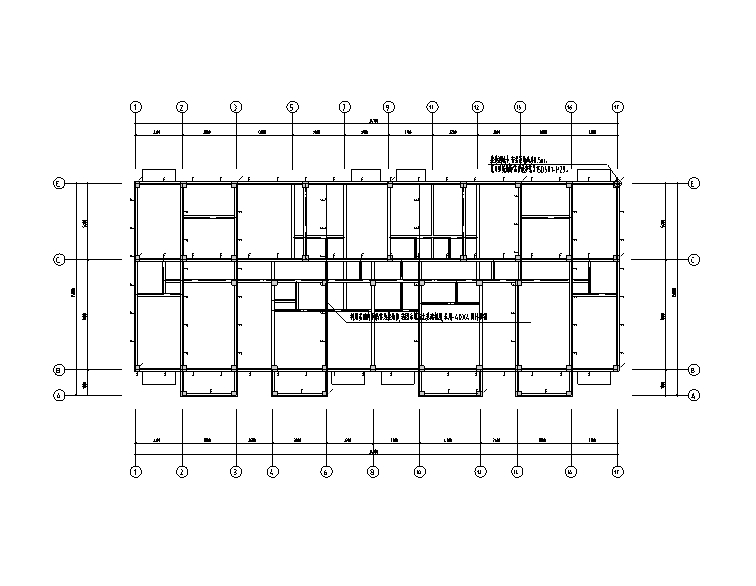

、防雷接地系统、弱电系统。

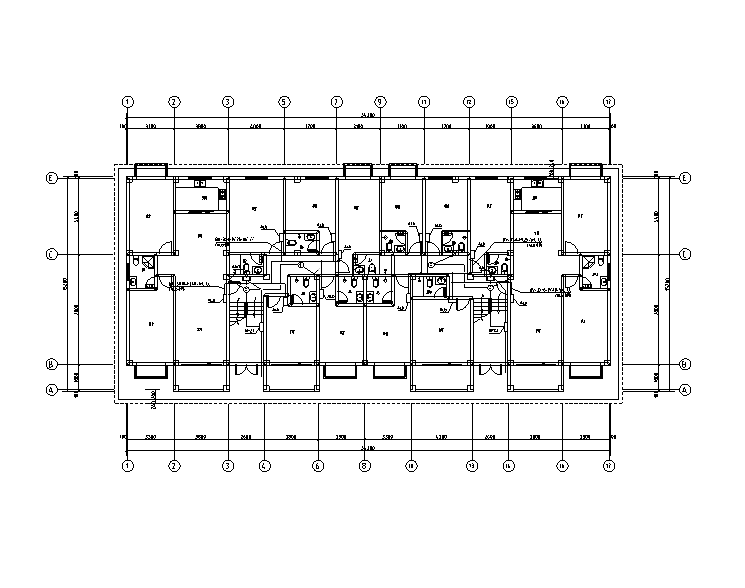

一层电气平面图

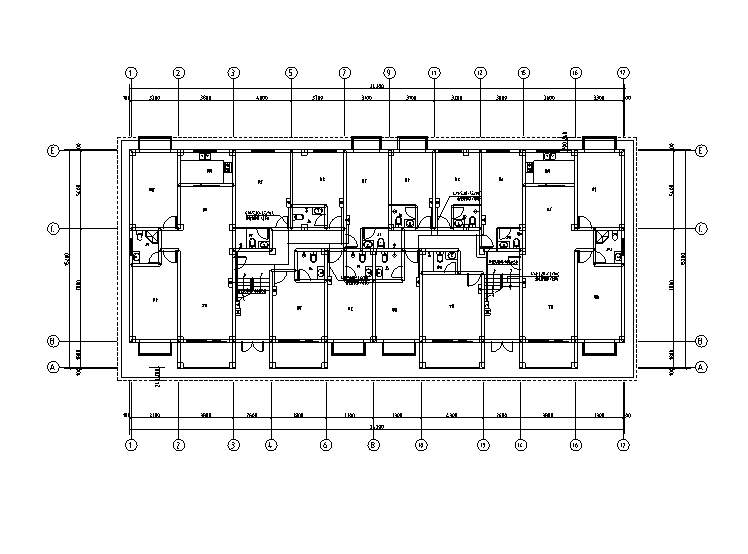

弱电平面图

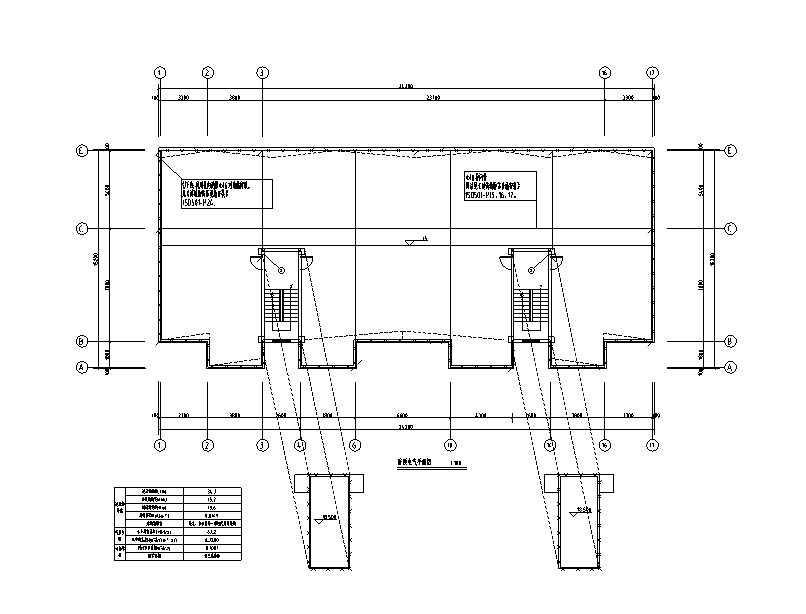

屋顶电气平面图
屋顶平面图

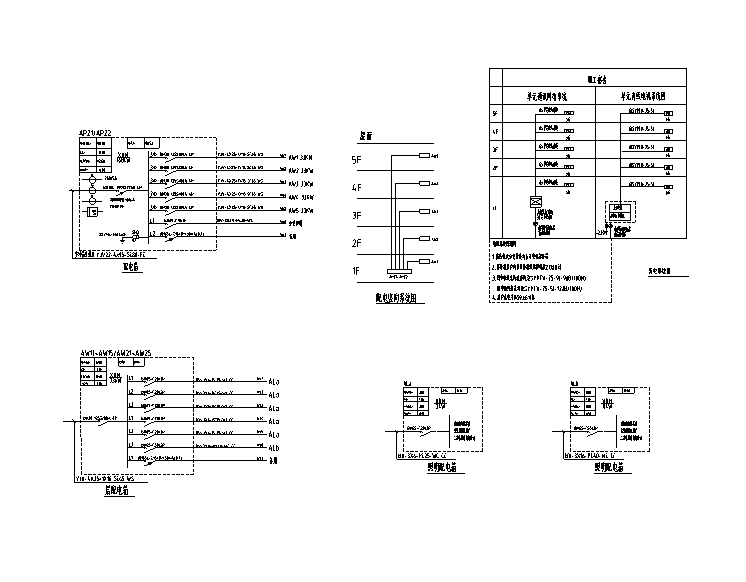

系统图
（同套的办公楼、教学楼、实训楼、操场+图审回复在末尾查看关联资料）
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
学校宿舍楼图纸 - 1 -
学校宿舍楼图纸 - 2 -
学校宿舍楼图纸 - 3 -
学校宿舍楼图纸 - 4 -
学校宿舍楼图纸 - 5 -
学校宿舍楼图纸 - 6 -
学校宿舍楼图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.53 MB
- 收藏次数：0
-
文件名称：
附件-996099568699585079.dwg
