公司5层宿舍楼电气设计施工图纸


  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 接地方式:TN-C-S
  • 项目所在地:四川
  • 弱电设计:弱电预留
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全

北资料为成都公司5层宿舍楼 电气设计 图纸
一.项目概要及范围
该项目成都某限公司宿舍楼,总共5层根据业要求,由我院负责该项目配电.照明.防雷与接地及弱电预留.
二.供电设计
1. 负荷等级 :
该项目 照明及其余负荷皆为三级负荷,采用TN-C-S制. 2. 该项目低压电源由厂区变电所用电缆埋地引来。
宿舍室内 照度标准为300lx,功率密度为11W/M2 走道、楼梯间 照度标准为75lx,功率密度为5W/M2 3. 采用集中消防应急照明,由配电房引来双回路末端切换,并带集中蓄电池。 消防应急照明灯具和灯光疏散指示标志的备用电源的连续供电时间不应少于30min 疏散走道的地面最低水平照度不应低于0.5lx;楼梯间内的地面最低水平照度不应低于5.0lx;
5层宿舍楼电气设计图纸

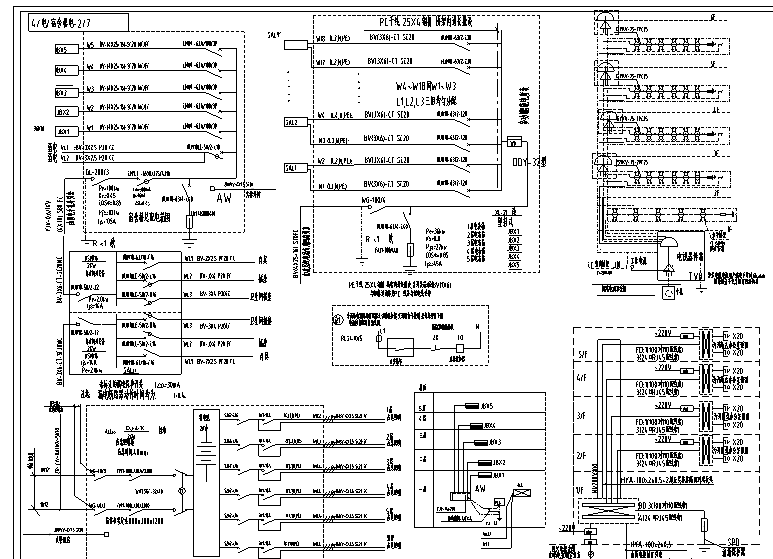

电话,网络系统图

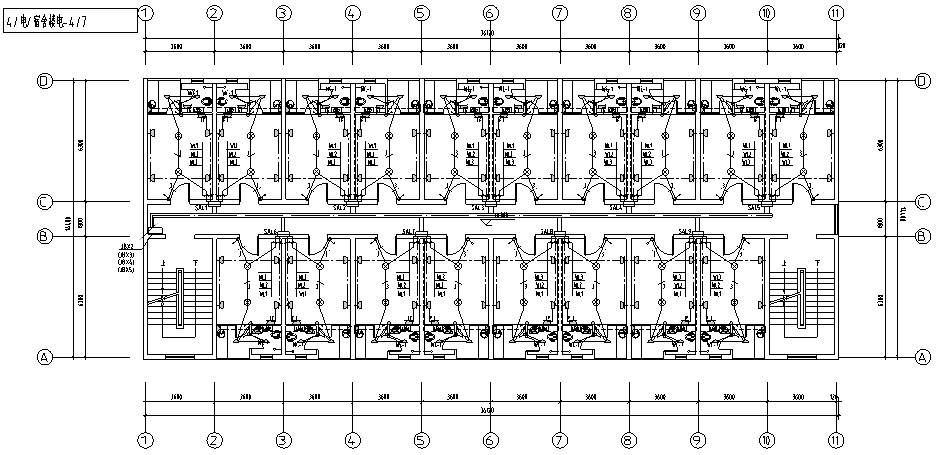

倒班宿舍一层 照明平面图

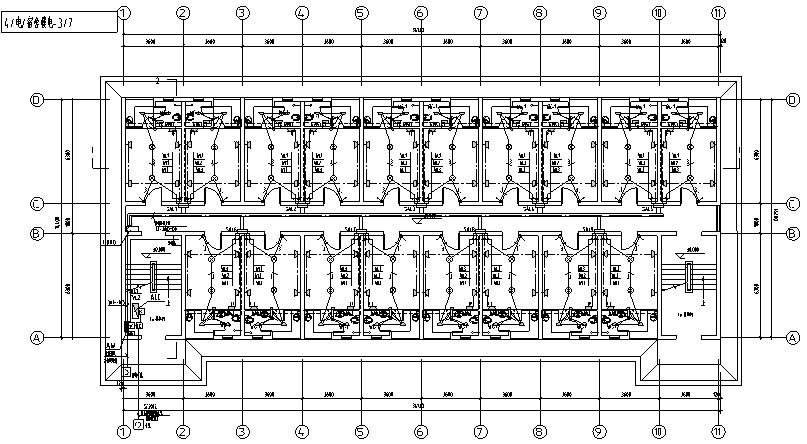

倒班宿舍2-5层照明平面图

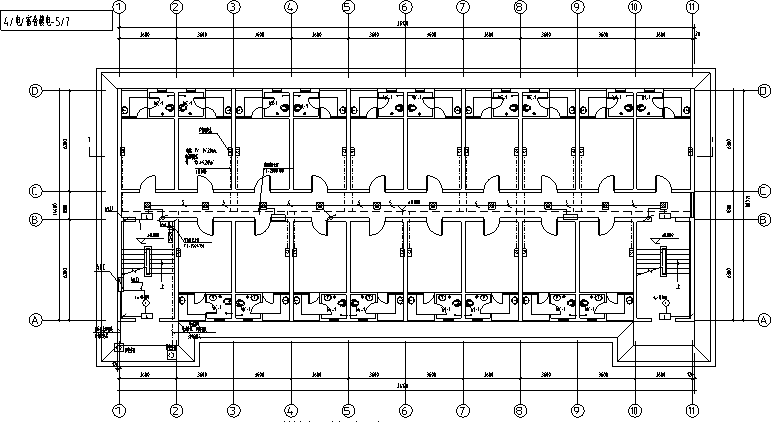

倒班宿舍一层应急照明及 弱电平面图
