3层商业广场建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：3层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 地下室用途：商业
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：水泵站
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水,压力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,泵房,卫生间,集水坑
- 项目所在地：上海
附件详情
- 资料目录
- 设备和主要器材表
- 给排水设计与施工说明
- 总平面图
- 地下二层车库消火栓,给排水平面图
- 地下一层消火栓,给排水平面图
- 一层消火栓,给排水平面图
- 二层消火栓,给排水平面图
- 三层消火栓,给排水平面图
- 地下二层车库平面
- 地下一层喷淋平面图
- 一层喷淋平面图
- 二层喷淋平面图
- 三层喷淋平面图
- 水泵房平面图
- 水泵房管线系统图
- 屋顶水箱间管线平面布置详图
- 屋顶水箱间管线系统图
- 消火栓给水系统原理图
- 下沉广场雨水排放系统图
- 集水坑排水系统图
- 喷淋系统原理图
- 给水系统图
- 排水系统图
- 卫生间大样图
附件详情
该项目位于上海，该项目为地下二层地上局部三层商业广场，建筑高度为8.4米；该项目设计范围：生活给排水系统、雨水系统、室内外消火栓系统、喷淋系统、灭火器配置系统等；
，共计20张图纸；

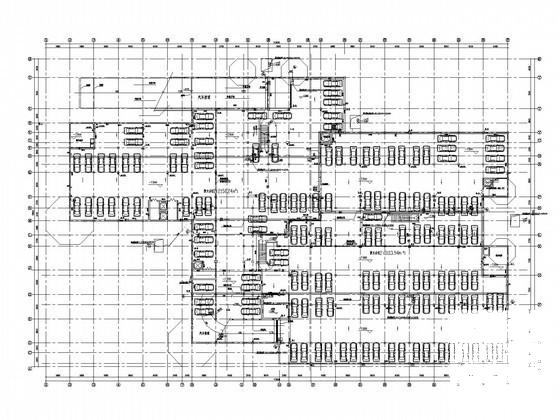

地下二层车库消火栓,给排水平面图

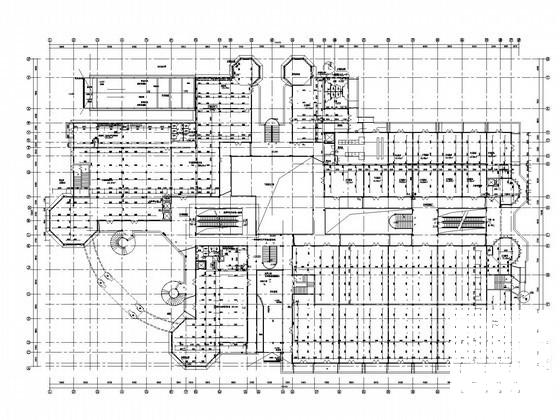

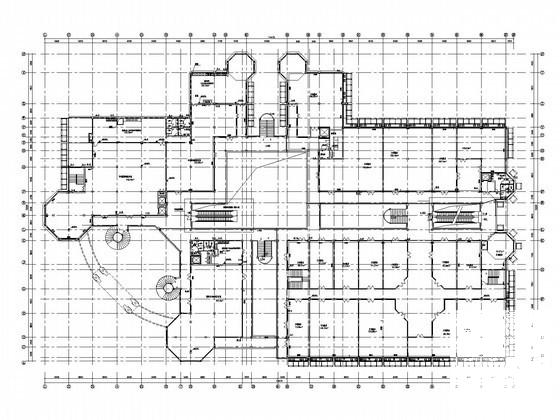

二层消火栓,给排水平面图

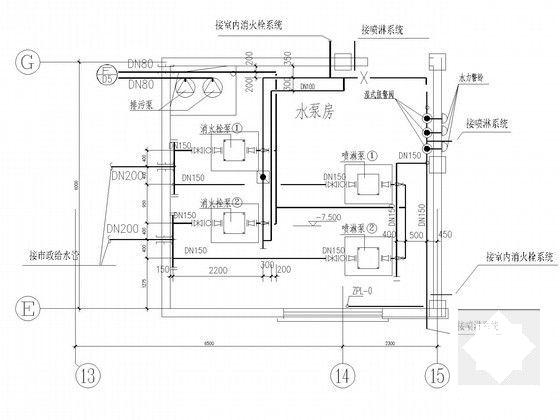

水泵房平面图
下沉广场雨水排放系统图
屋顶水箱间管线系统图

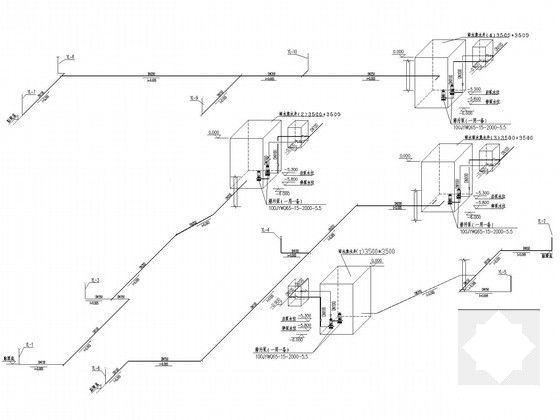

集水坑排水系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.03 MB
- 收藏次数：0
-
文件名称：
附件-995860595786869886870.rar
