530米长，72米宽门式刚架厂房CAD施工图纸(建施、结施)(钢结构设计说明)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：34张
附件详情
该项目为门式钢架轴线长530米，宽72米。门式刚架结构，独立基础。
包括：建筑图：建筑设计说明、屋顶平面图、建筑平面图、立面图；结构图：钢
结构设计说明
、基础平面布置图、预埋件布置图、钢柱
平面布置图

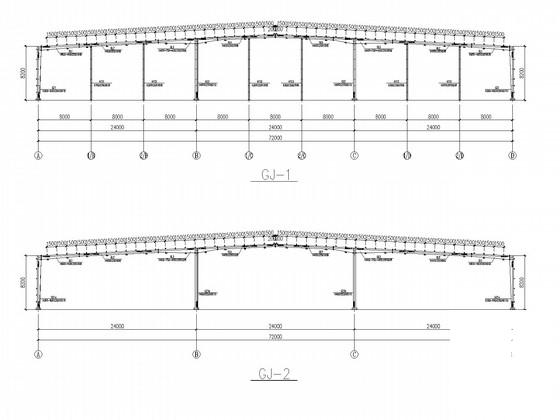

、屋顶结构布置图、屋面支撑布置图、柱间支撑布置图、屋面檩条布置图、气楼檩条布置图、墙面檩条布置图、GJ；结构拆图详图共34张图纸。

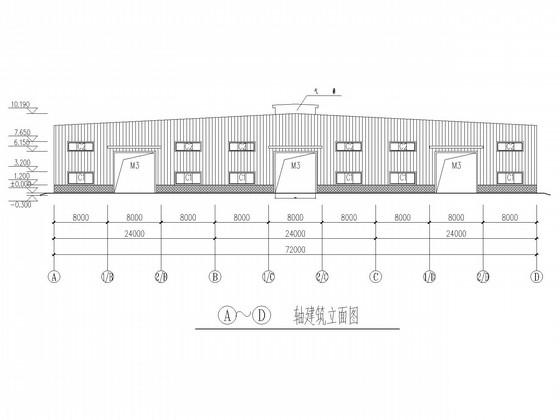

立面图

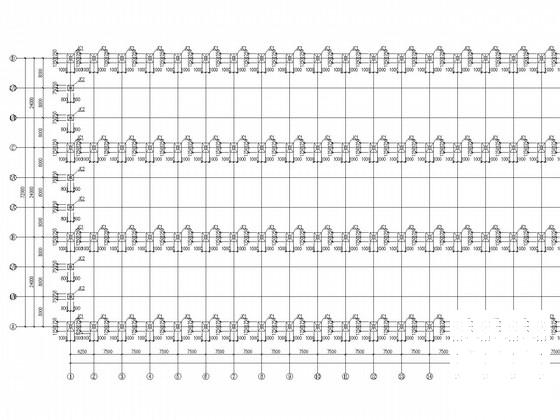

基础平面布置图

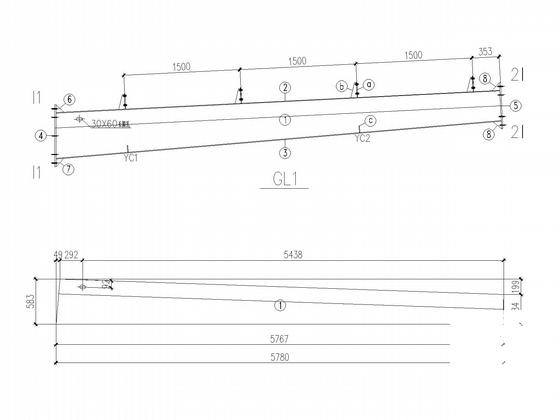

GL节点

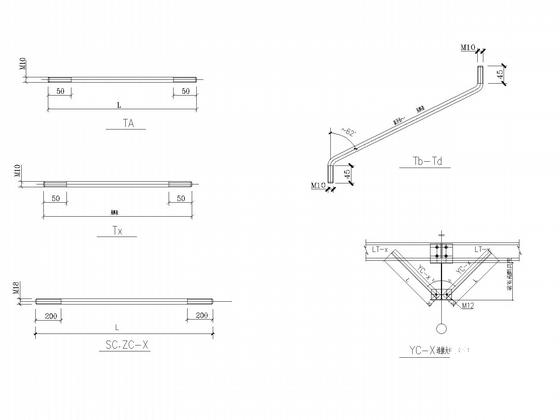

SC节点
山墙面檩条布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：2.7 MB
- 收藏次数：0
-
文件名称：
附件-995878985877887970079.zip
