地上单层门式刚架结构车间厂房结构CAD施工图纸（建施）(建筑设计说明)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该附件为山西某车间厂房，地上单层，建筑设计结构形式为门式轻钢结构，建筑高度为7.2米，基础为独立基础，7度设防。
该资料包含：
结构设计说明

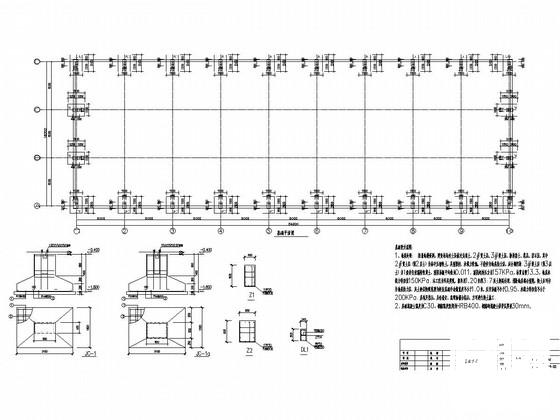

、基础平面图、屋面构件布置图、轴线墙架布置图、柱间支撑布置图、建筑设计说明、平面图、立面图、剖面图等共14张图纸。

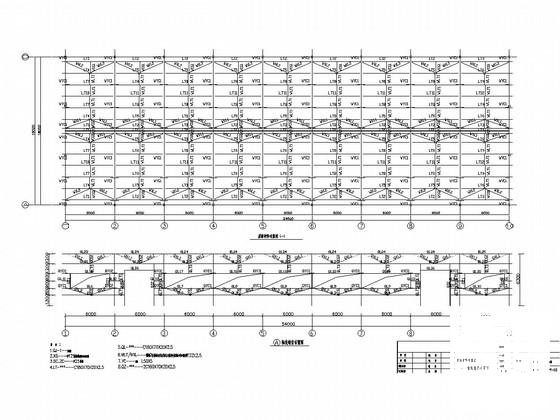

屋面构件布置图（一）

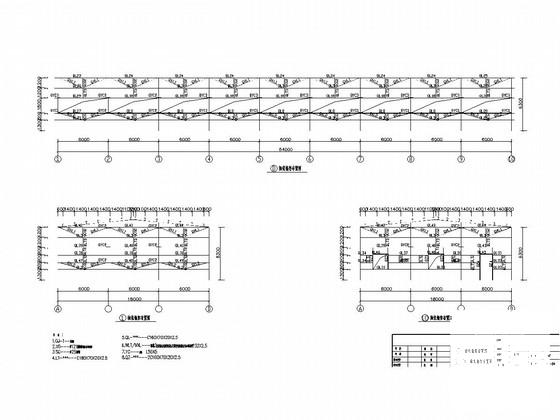

轴线墙架布置图

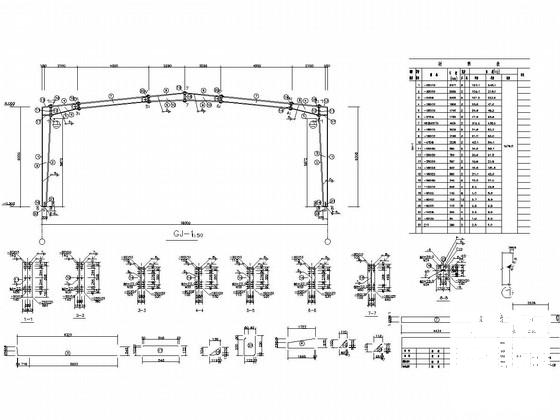

GJ-1
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.02 MB
- 收藏次数：0
-
文件名称：
附件-995877757799575975658.zip
