单层门式刚架结构废料间结施施工图纸2017
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.30kN/平方米
-
雪压：0.35kN/平方米
-
参考图纸：9张
-
设计年代：近代
该附件是
单层门式刚架结构废料间结施图纸
，出图时间是。
建筑概述：主体厂房6.45米（梁底标高）。总建筑面积为213.36平方米。
附件内含：结构设计总说明、基础设计说明、基础梁平面布置图、水平支撑平面布置图、刚架结构及节点详图、墙面檩条布置图、墙面檩条节点详图......，cad格式，共计图纸9张。

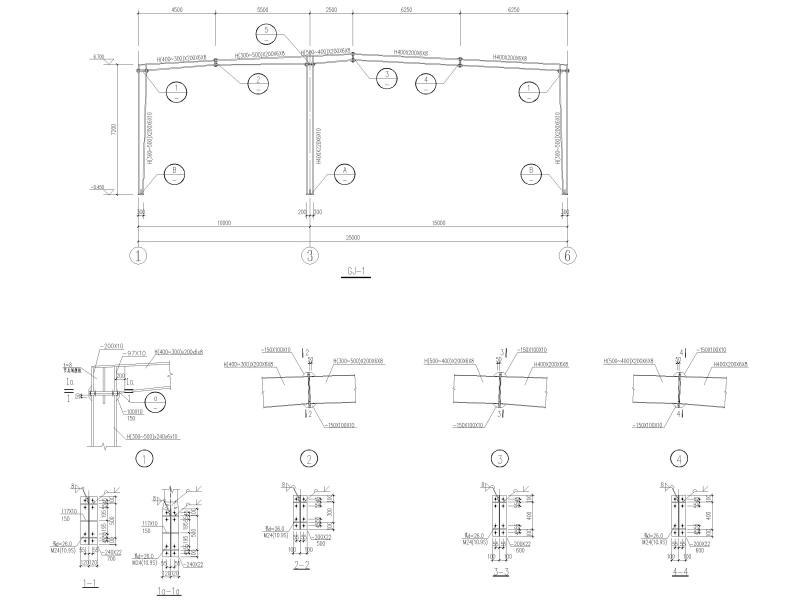

刚架节点详图
基础平面布置图

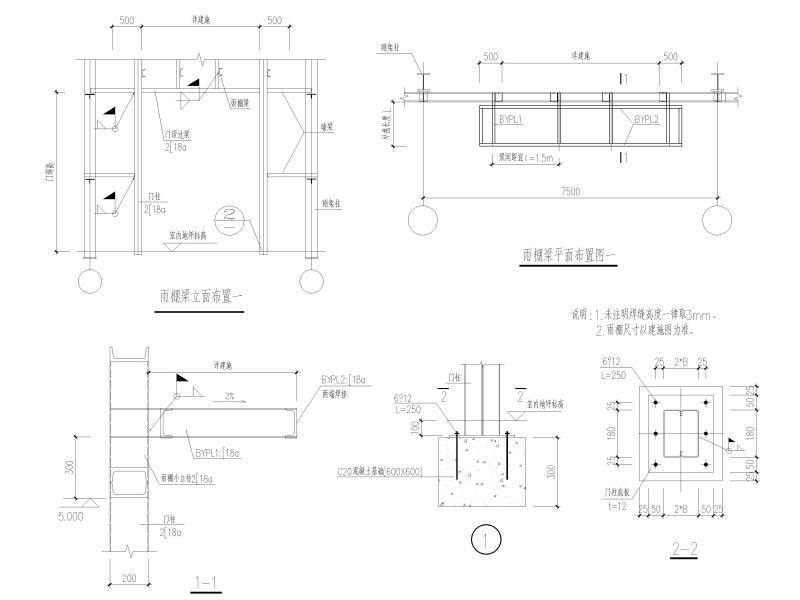

卷帘门雨棚梁连接

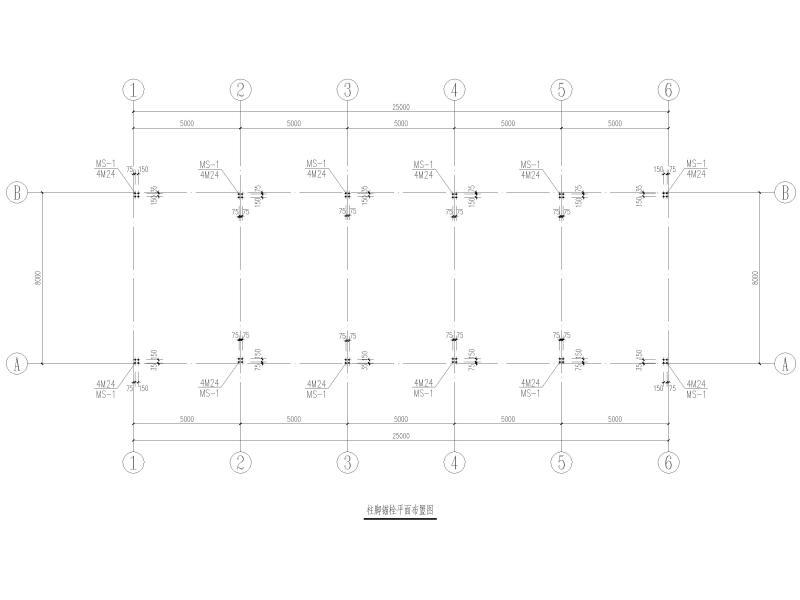

柱脚锚栓平面布置图

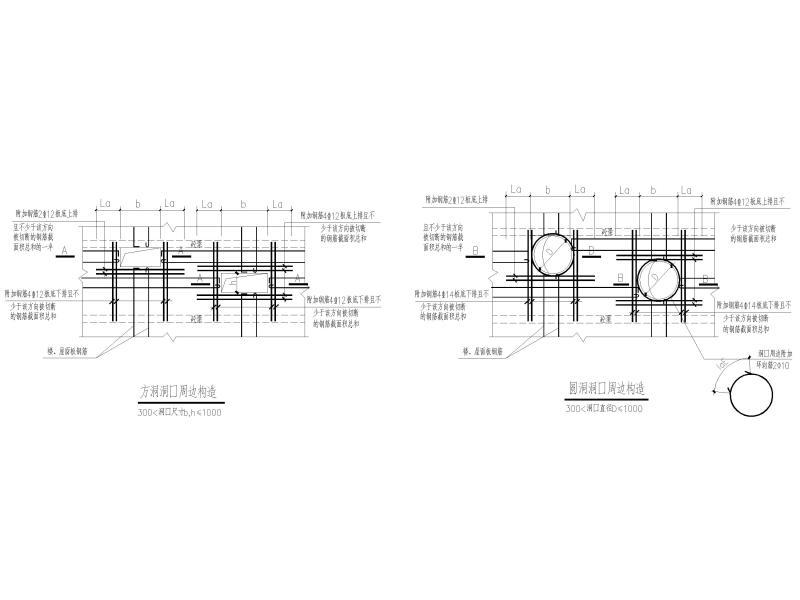

圆洞洞口周边构造
抗风柱处屋面隅撑详图
