超高层框架结构住宅楼悬挑脚手架安全专项施工方案(附大样图)

  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管脚手架
  • 脚手架支固:悬挑式脚手架
  • 连接方式:扣件式
  • 脚手架计算书:落地式脚手架, 悬挑式脚手架

附件详情

  • 目录
  • 1 项目概要1
  • 2 编制依据2
  • 3 施工计划2
  • 3.1 进度计划2
  • 3.2 材料计划2
  • 3.2.1 脚手架材料选择2
  • 3.2.2 材料需要量计划3
  • 4 施工工艺技术4
  • 4.1 脚手架方案选择 4
  • 4.2 脚手架参数4
  • 4.2.1 落地式钢管脚手架参数 4
  • 4.2.2 普通型钢悬挑脚手架参数5
  • 4.3 脚手架搭设流程 6
  • 4.3.1 落地式脚手架搭设工艺流程6
  • 4.3.2 普通型钢悬挑脚手架搭设工艺流程 6
  • 4.4 脚手架搭设要求 6
  • 4.4.1 定距定位6
  • 4.4.2 搭设要求6
  • 4.5 质量要求12
  • 4.6 脚手架的检查与验收13
  • 5 施工安全技术措施 13
  • 5.1组织保障13
  • 5.2 脚手架搭设安全技术措施14
  • 5.2.1 技术保障措施 14
  • 5.2.2 质量保障措施 14
  • 5.2.3 安全保障措施 14
  • 5.3 脚手架拆除安全技术措施16
  • 5.4 应急预案17
  • 5.4.1目的17
  • 5.4.2 应急领导小组及其职责17
  • 5.4.3 应急反应预案 18
  • 5.5 监测监控19
  • 6 脚手架的劳动力安排19
  • 7 脚手架计算书19
  • 7.1 钢管落地脚手架计算书19
  • 7.1.1 参数信息19
  • 7.1.2 小横杆的计算 22
  • 7.1.3 大横杆的计算 23
  • 7.1.4 扣件抗滑力的计算24
  • 7.1.5 脚手架立杆荷载计算25
  • 7.1.6 立杆的稳定性计算26
  • 7.1.7 最大搭设高度的计算27
  • 7.1.8 连墙件的稳定性计算28
  • 7.1.9 立杆的地基承载力计算29
  • 7.1.10 混凝土板强度验算30
  • 7.2 普通型钢悬挑脚手架计算书31
  • 7.2.1 参数信息31
  • 7.2.2 小横杆的计算 34
  • 7.2.3 大横杆的计算 35
  • 7.2.4 扣件抗滑力的计算36
  • 7.2.5 脚手架立杆荷载的计算37
  • 7.2.6 立杆的稳定性计算37
  • 7.2.7 连墙件的计算 39
  • 7.2.8 悬挑梁的受力计算40
  • 7.2.9 悬挑梁的整体稳定性计算43
  • 7.2.10 锚固段与楼板连接的计算43
  • 7.2.11 钢丝绳卸荷计算44

附件详情

拟建物为框架结构,地上34层、地下2层,地上楼高99.9m。落地式脚手架部分支承在1层的混凝土楼板上,混凝土强度等级C35,板厚180mm,双层双向配筋C10@170(C表示HRB400级钢筋),另一部分支承在厚10cm的C15混凝土垫层上,其下为素填土。悬挑式脚手架悬挑梁固定在混凝土楼板上,混凝土强度等级C25,楼板厚80mm。
落地式脚手架搭设工艺流程
场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网
……
脚手架拆除安全技术措施
(1)拆架前,全面检查拟拆脚手架,根据检查结果,拟订出作业计划,报请批准,进行 技术交底 后才准工作。作业计划一般包括:拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。
……
扣件抗滑力的计算
纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(《 建筑施工 扣件式钢管脚手架安全技术规范》5.2.5):
R ≤ Rc
其中 Rc -- 扣件抗滑承载力设计值,取16.00kN;
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值;
小横杆的自重标准值: P1=0.033×1.05×2/2=0.035kN;
(另附悬挑端大样图,脚手架立面、 平面布置图 等CAD图纸,含有计算书)
共51页,编制于近代年。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

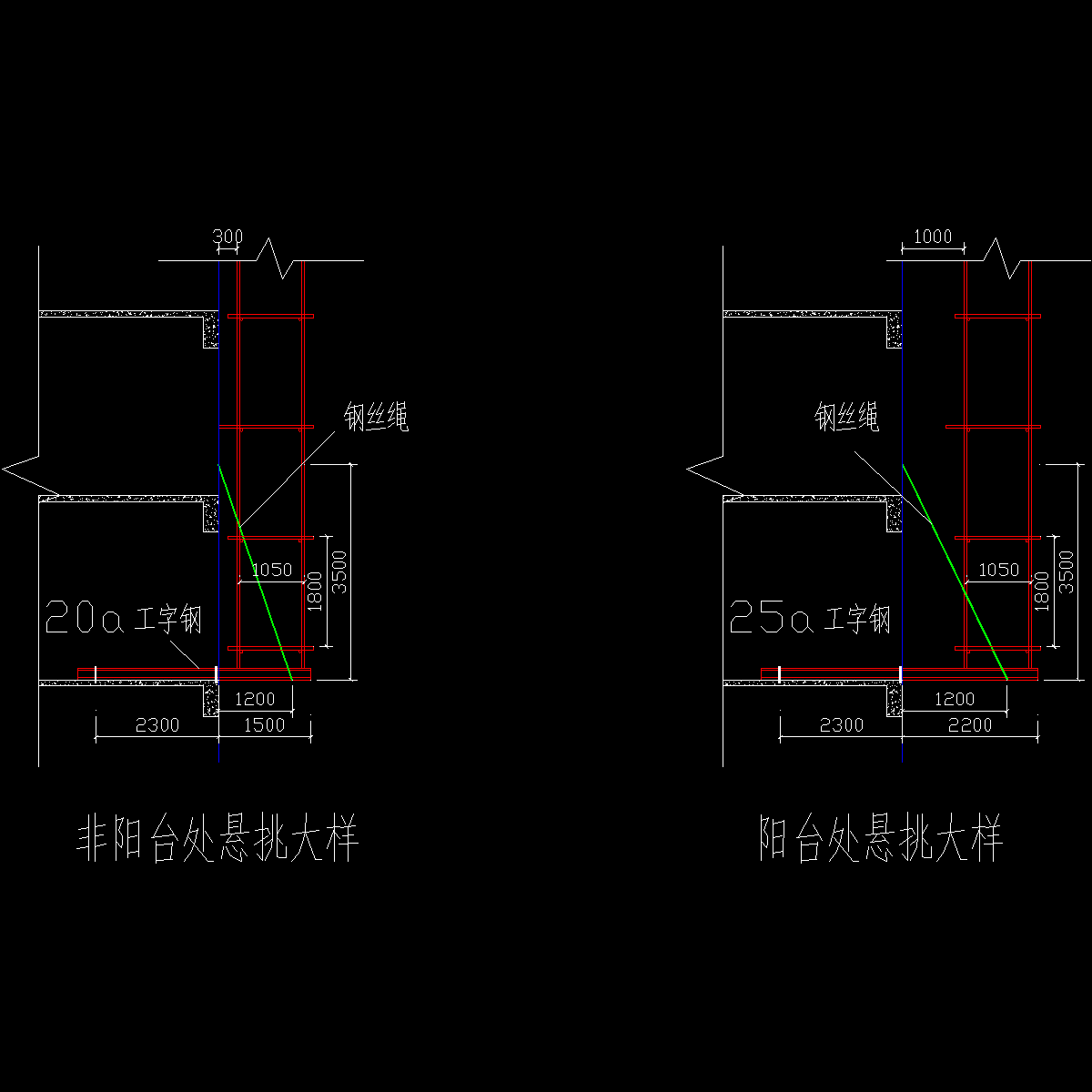

  • 悬挑端大样.dwg
    悬挑端大样.dwg

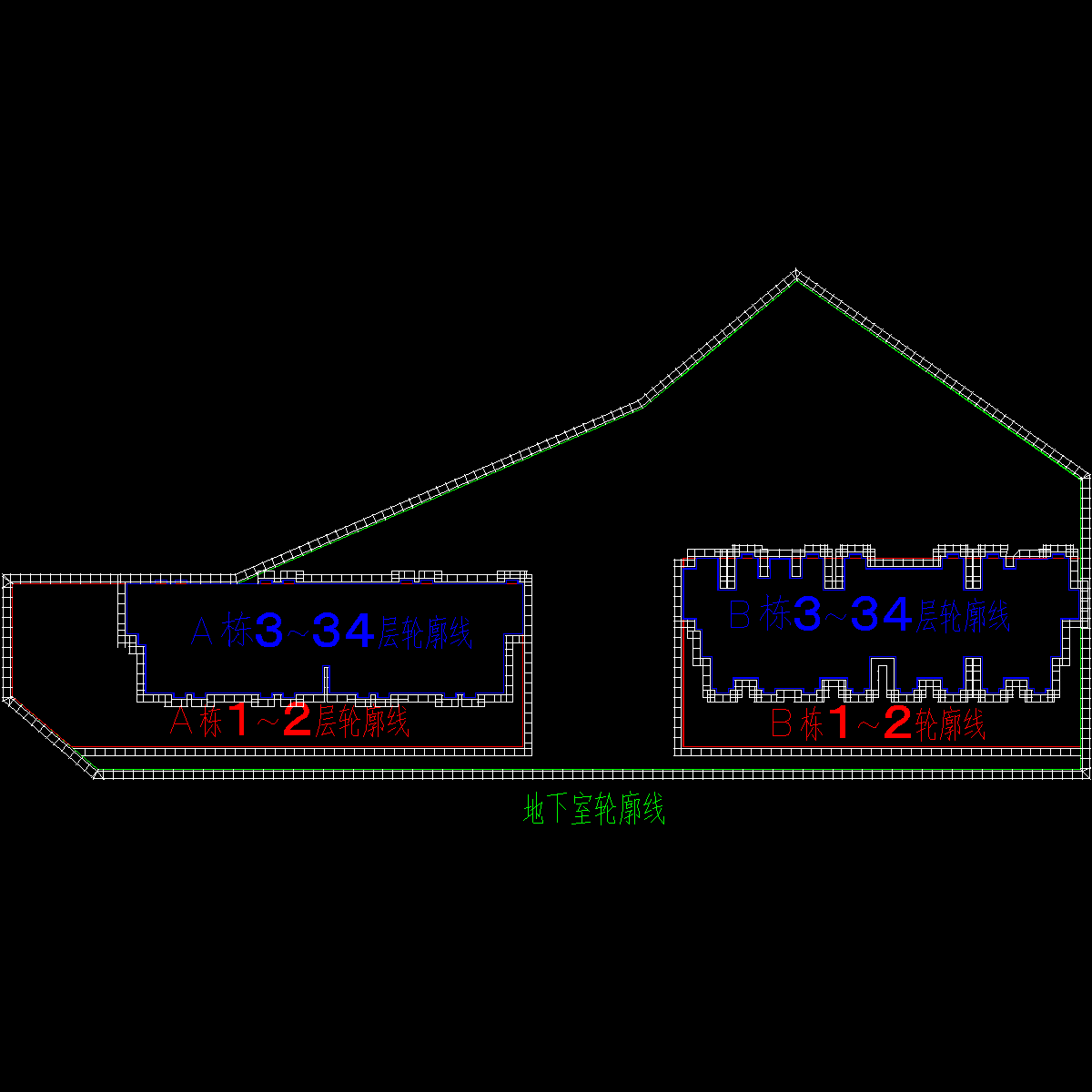

  • 脚手架平面布置图.dwg
    脚手架平面布置图.dwg

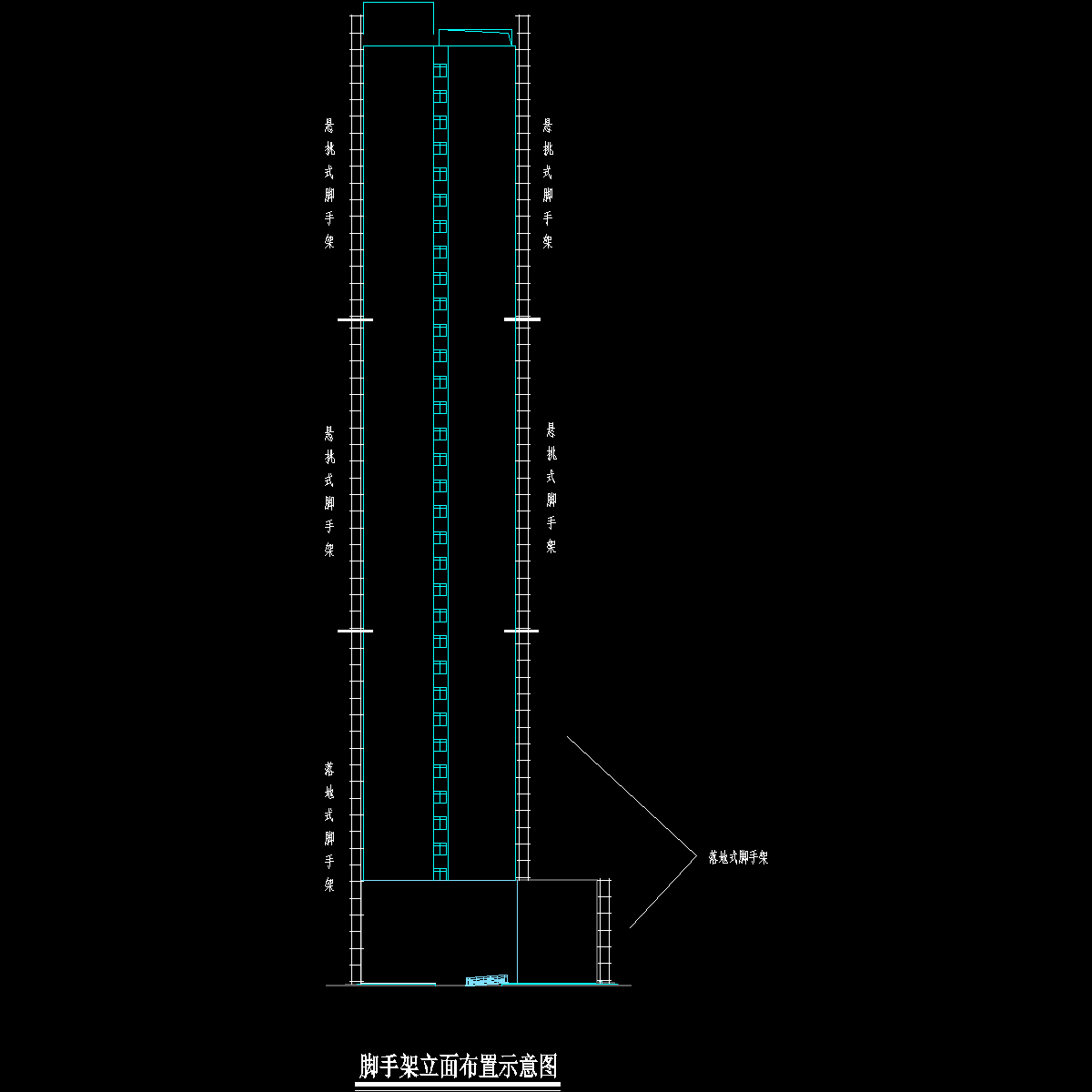

  • 脚手架立面布置图.dwg
    脚手架立面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
