大型高层办公楼电气设计CAD施工图纸(火灾监控系统图)

资料简介
赚取积分

建筑类别：办公,其他
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：38510平方米
建筑地上层数：21层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：50张
设计年代：近代
地下室用途：车库,设备用房,其它
负荷等级：三级
防雷等级：第二类
接地方式：TN-S
项目所在地：江苏

附件详情

1、电气设计说明
2、高压配电系统图
3、低压配电系统图
4、火灾报警系统图
5、火灾监控系统图
6、视频监控系统图
7、有线电视系统图
8、综合布线系统图
9、残卫呼叫系统图
10、配电箱系统图
11、变配电间接地图
12、变配电间布置图
13、电力平面图
14、防雷平面图
15、基础接地平面图
16、火灾报警及弱电平面图
17、照明平面图

附件详情

该附件为大型高层办公楼电气施工图纸，共50张。
项目概要：该项目位于江苏省。地上21层为办公，地下一层为汽车库及设备用房，建筑高度81.2米。总建筑面积为38510平方米。
设计范围：1、10kV高压配电；2、供配电系统；3、照明系统；4、防雷接地及安全系统；5、电气火灾监控系统；6、火灾报警和联动控制系统；7、有线电视系统；8、综合布线系统；9、安全防范系统。
......
，总共50张。

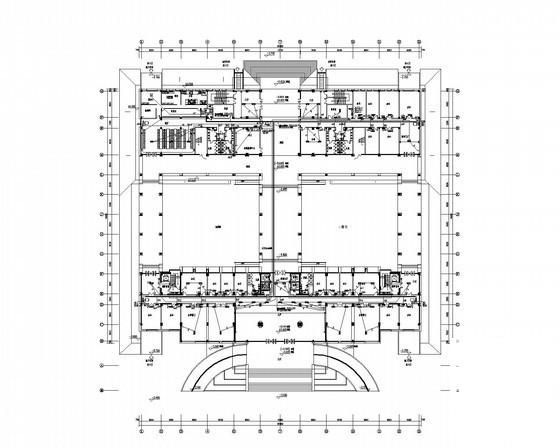

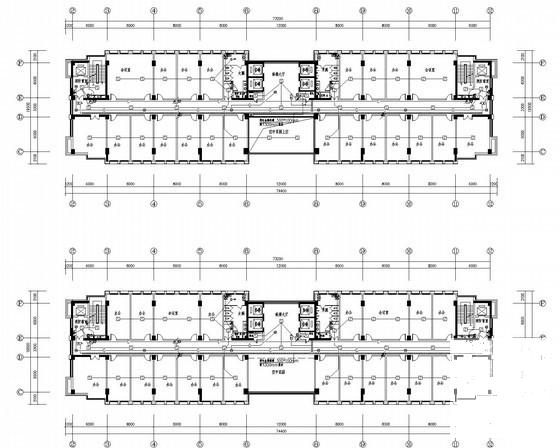

电力平面图

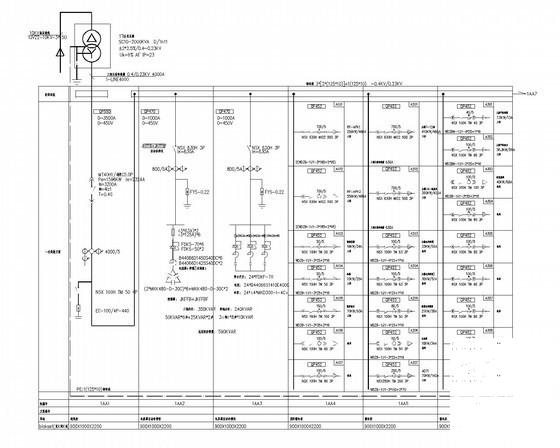

低压配电系统图

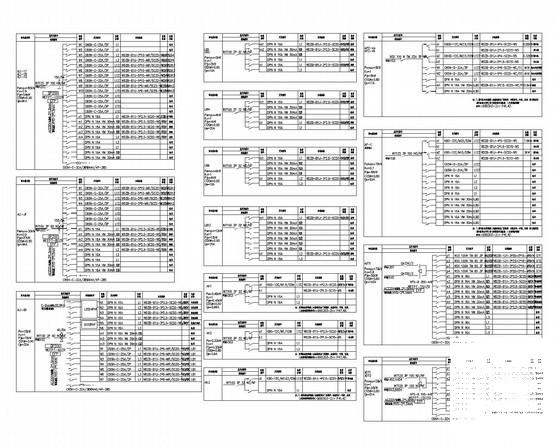

配电箱系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
