大型商务楼消防CAD施工图纸(火灾报警系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：7807.28平方米
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
生活供水设计：生活给水系统
排水设计：雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水设备：水泵站
供水方式：市政供水
供水分区：无
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：5,15
大样节点：水泵,泵房
项目所在地：江西

附件详情

给排水设计总说明；
消火栓系统图；
各层消防平面图；
消防天面平面图；
泵房大样图；
火灾报警系统设计说明；
各层通风平面图；
天面通风平面图；
防烟楼梯间加压送风系统图；
防排烟系统设计与施工统一说明；
消防总平面图；

附件详情

项目概况：商务大楼耐火等级二级 .建筑面积17807.28 平方米,建筑高度21.5米,共5层；建建筑火灾危险性为丙级，耐火等级为二级。
设计内容包括：给排水系统，室内外消防栓系统,建筑灭火器配置：大楼的排风、防烟及排烟系统；火灾自动报警系统、消防专用电话系统、消防联动控制系统、电梯运行监视控制系统。

图纸15张

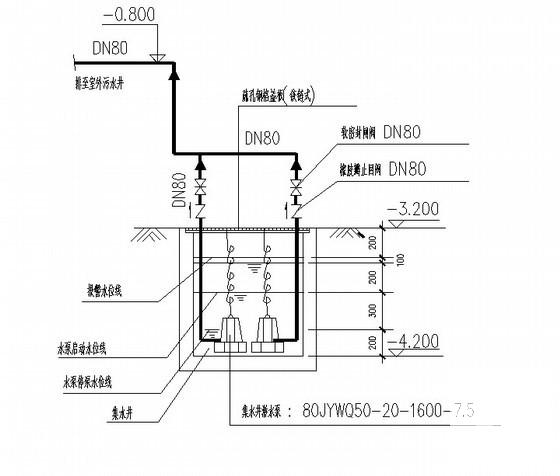

集水井大样图

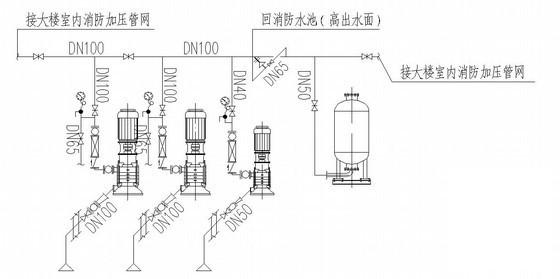

水泵安装示意图

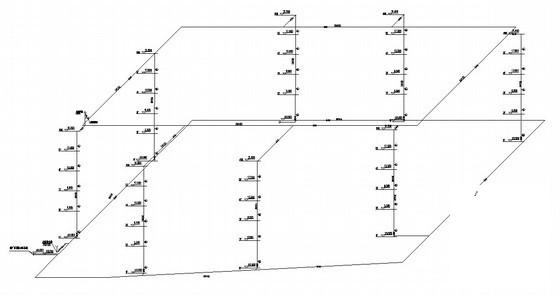

系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
