22层酒店给排水图纸(地下室平面图)

资料简介
赚取积分

附件设计说明：有
建筑类别：宾馆,酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：22层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：22张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废分流,雨污分流
排水技术：重力排水
雨水重现期：1年
特殊系统：游泳池
大样节点：水箱,水泵,卫生间
热水供应方式：集中热水供应
项目所在地：广东

附件详情

给排水施工设计说明
工程设计总说明
冷热水给水系统图
冷水给水系统图
热水给水系统图
给排水系统图
地下室平面图
首层平面图
二层平面图
三层平面图
四层平面图
五层平面图
六层平面图
七层平面图
八~十七层平面图
十八~二十层平面图
二十一层平面图
二十二层平面图
屋顶平面图

附件详情

该项目位于广东，地下一层，地上二十二层，给水系统分高中低三区，由水泵水箱联合给水供水及市政供水。热水供整栋楼,由地下一层锅炉统一供给，由专业厂家负责安装调试。由地下一层高区变频给水设备直接供给。水泵房.贮水池.屋顶水箱.游泳池，游泳池由专业厂家负责设计安装调试.地下室水泵房,车库,设集水坑,经过QW潜水式排污泵排至室外雨水井.大楼排水采用污废水分流制,废水经处理后,统一排至市政污水管.大楼污水系统设有专用通气 .大楼采用内排水系统,天面设87型雨水斗或地漏.
，共22张图。

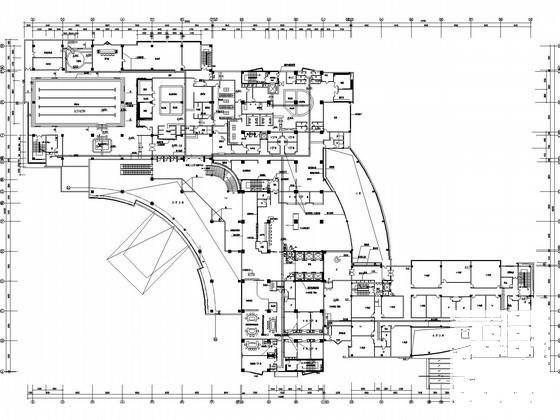

二层平面图

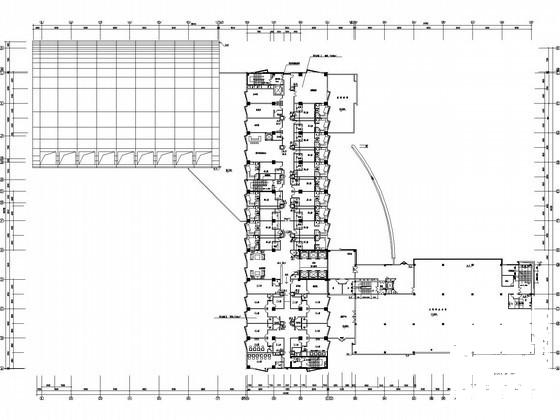

四层平面图

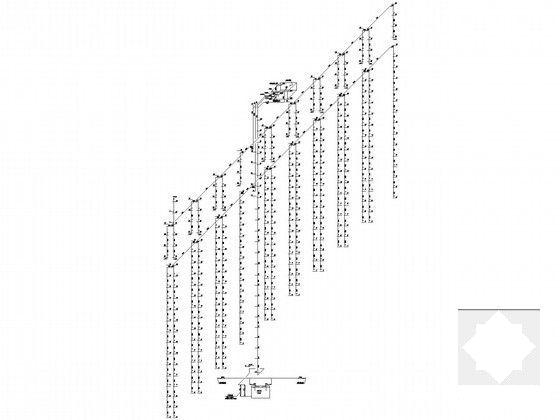

冷水给水系统图

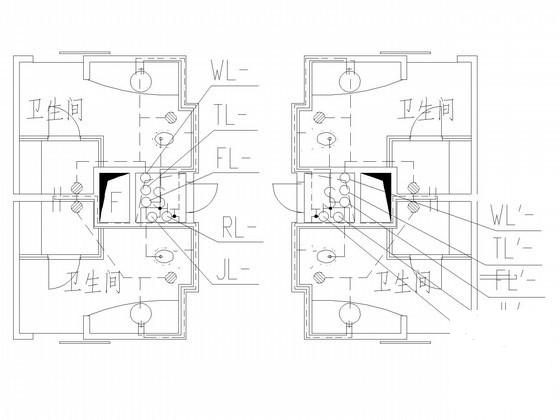

五~六层标准层卫生间给排水详图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

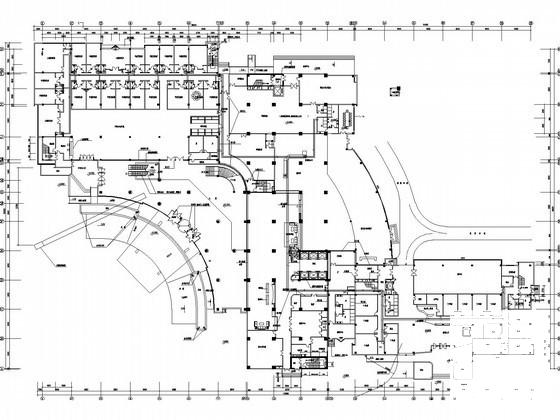

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
