11层研发服务中心给排水CAD施工图纸(泵房平面布置图)
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：水泵站
- 供水方式：市政供水,分区供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：20
- 大样节点：水泵,卫生间,设备房布置
- 项目所在地：湖南
附件详情
- 资料目录
- 给排水设计统一说明
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六~八层给排水平面图
- 九层给排水平面图
- 十~十一层给排水平面图
- 屋面层给排水平面图
- 电梯机房、梯间顶给排水平面图
- 屋顶构造顶板排水平面图
- 消防水池配管详图
- 消防电梯集水井中潜污泵大样图
- 消防电梯集水井中潜污泵大样图
- 泵房 平面布置图
- 水泵基础详图
- 消防水池进水管系统图
- 喷淋泵出水管系统图
- 消火栓泵出水管系统图
- 卫生间排水大样图
- 楼梯间内集水井中潜污泵大样图
- 制冷机房集水井中潜污泵大样图
附件详情
项目概要：该项目位于湖南，包括主楼和副楼两栋建筑；主楼为地上十一层；副楼为地上三层；主楼建筑高度为51.7米，副楼高度为17.2米；
设计任务为室内生活给水排水系统、雨水系统、
消防系统
，该项目生产火灾危险类别为丙2类，灭火器配置场所的危险等级为中危险I级和中危险II级；
，共计25张图纸；

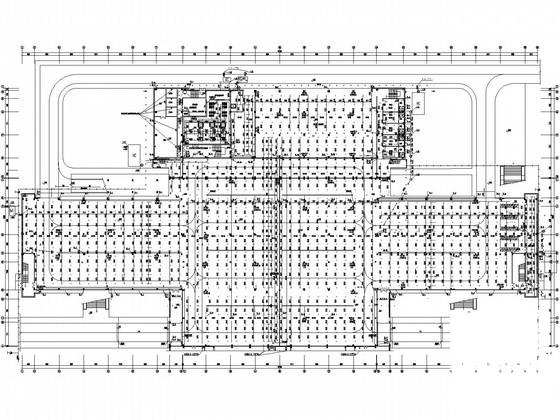

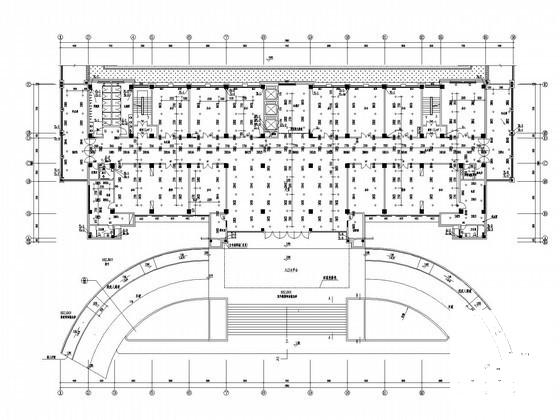

一层给排水平面图

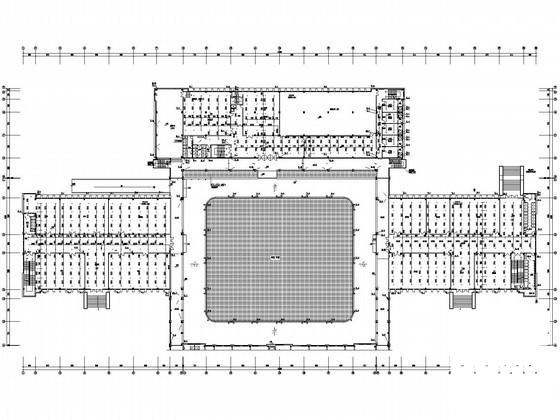

二层给排水平面图

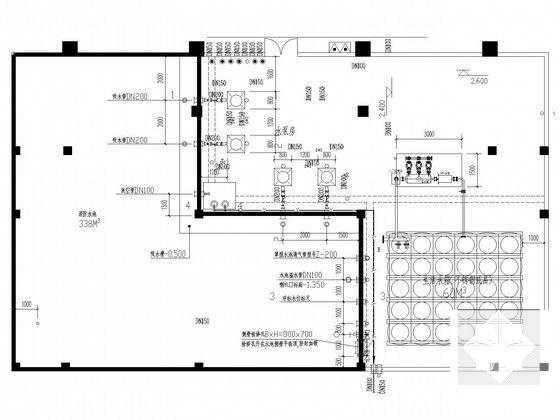

泵房平面布置图

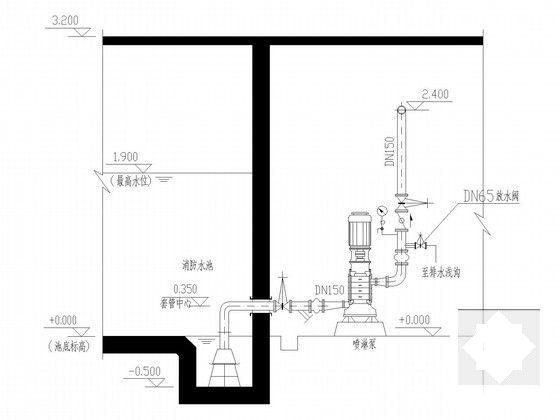

喷淋泵剖面图
卫生间大样图
喷淋系统图
消防系统图
排水系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
