汽车公司研发设施给排水图纸.dwg

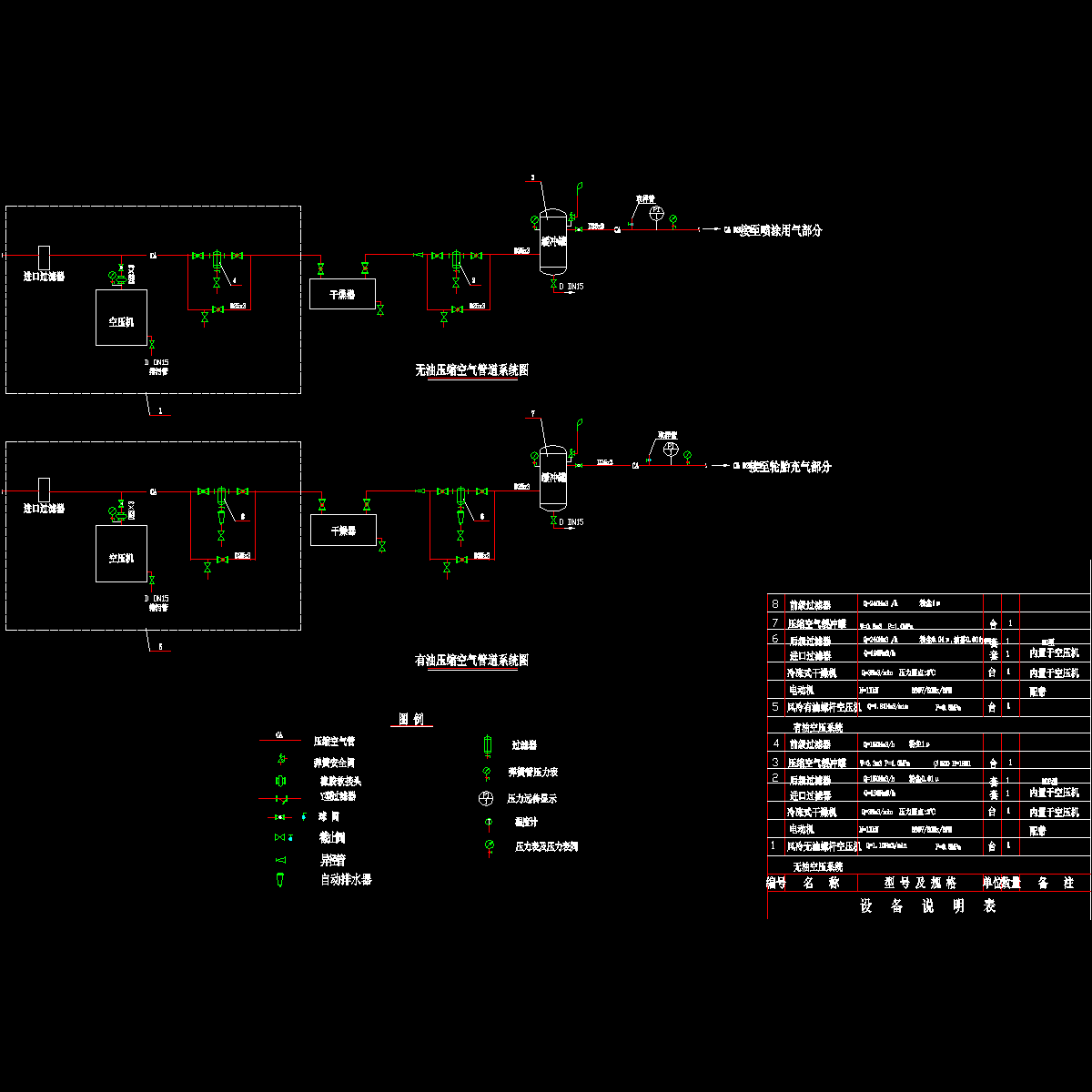

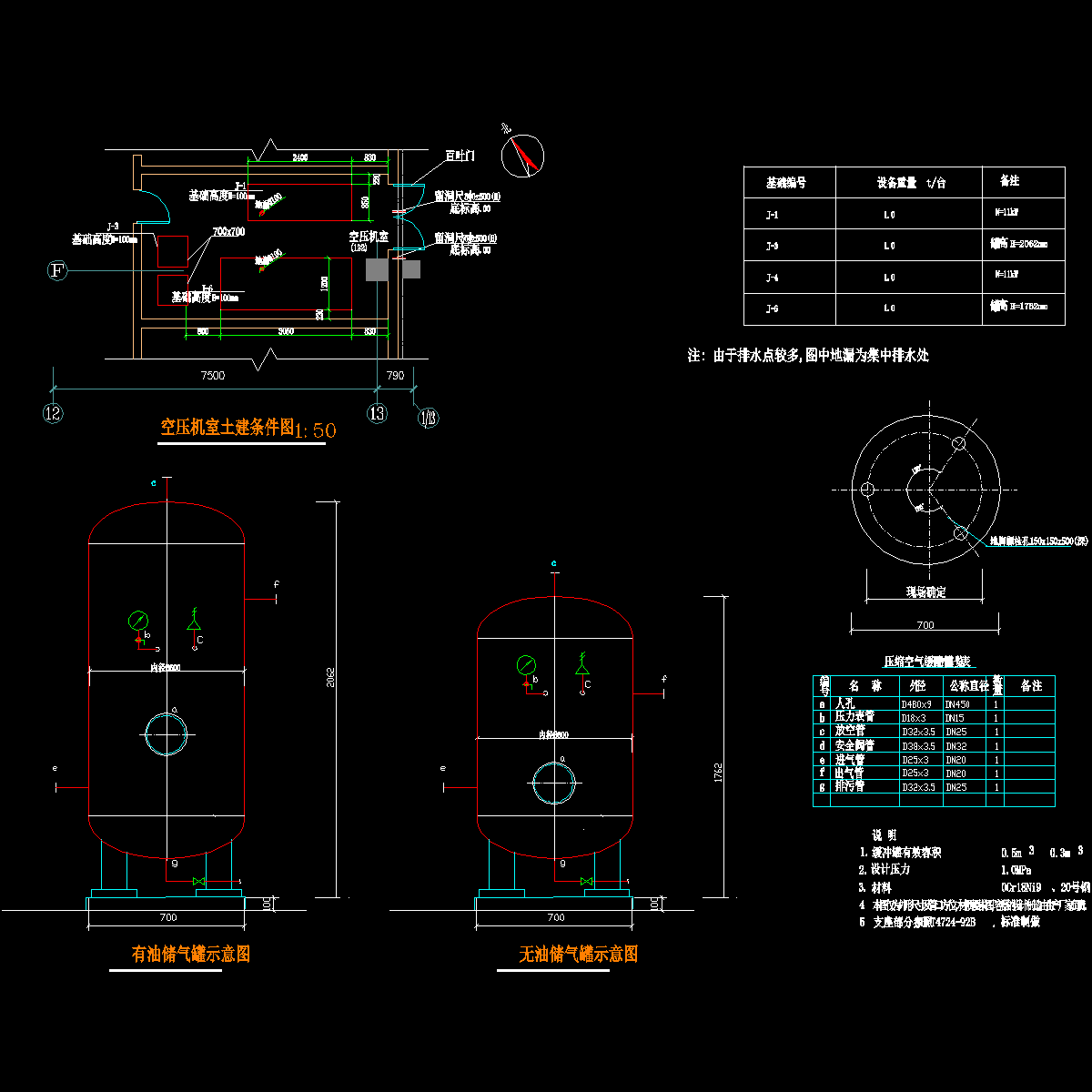

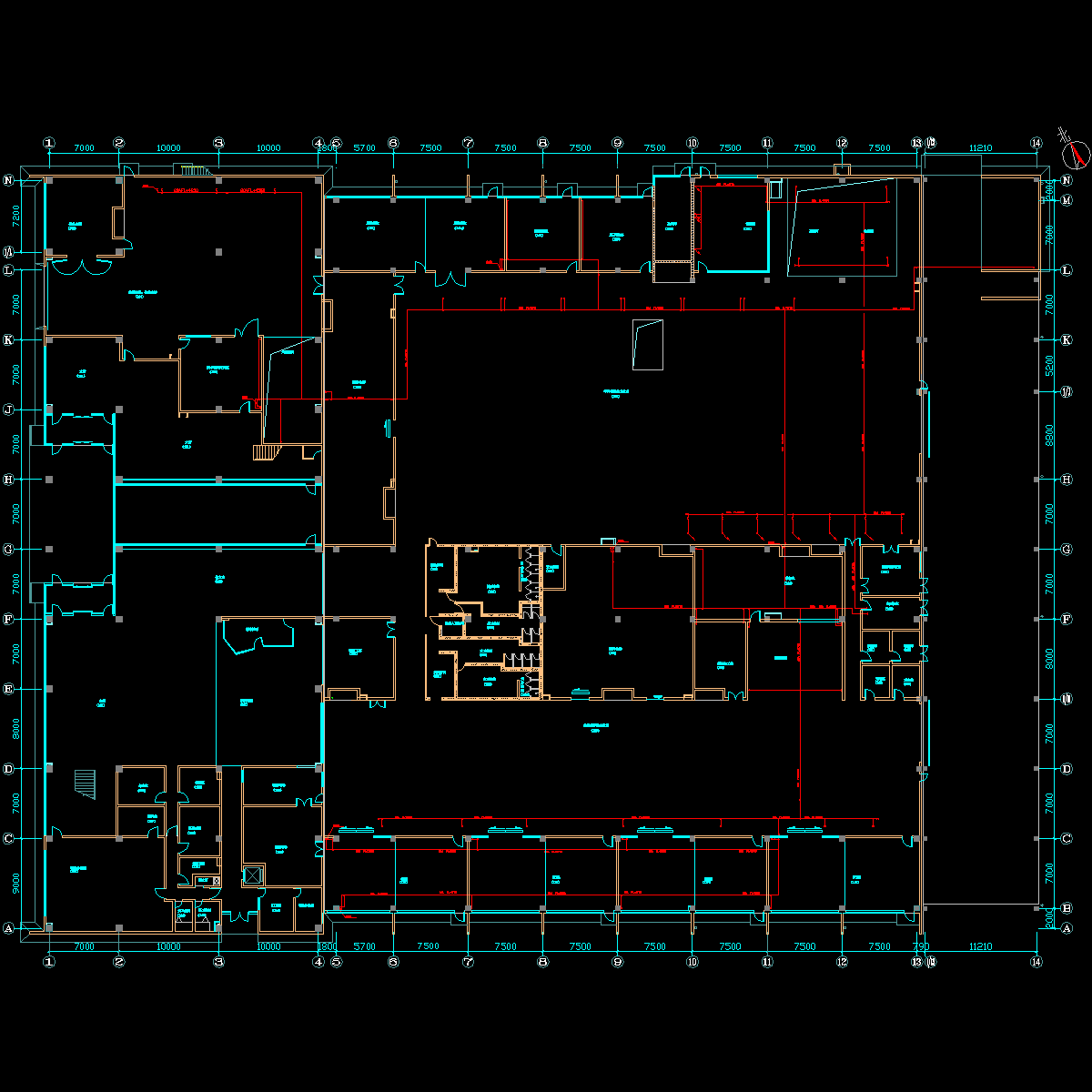

某汽车公司研发设施给排水图纸 　　包括气体动力图 　　汽车技术研发设施（上海）建设工程给水排水设计。建筑耐火等级为Ⅱ级，总高12.60m，无中央空调。市政自来水提供一个进口，供水压力＞0.15MPa，设300m 消防水池储存室内外消防用水，设一台电动消防泵和一台柴油消防泵供室内消防用水。消防水池设两个取水口供消防车取水，吸水长度不超过6米。 　　 给水系统 　　本建筑生活给水由市政自来水直接供给。 　　消防系统 　　 1.3.1 室外消防系统 水量为25l/s。 　　 1.3.2 室内消防系统 　　室内消火栓系统 水量为15l/s，为临时高压系统。 　　 1.3.3 灭火器设置 采用磷酸铵盐干粉灭火器。 　　 1.4 污水系统 生活污水和废水系统，经化粪池、隔油池处理后排入市政污水管。 　　 1.5 雨水系统 内排水、外排水系统。
