水泵房室外水箱结构施工图纸cad平面布置图
-
建筑类别：其他
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
设计年代：近代
水泵房室外水箱
结构施工图
，包括：结构目录，水泵房
结构施工图
说明，水泵房筏板基础平面布置图，墙柱平法施工图，梁板平法施工图，室外水箱结构图，楼梯间配筋图等。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

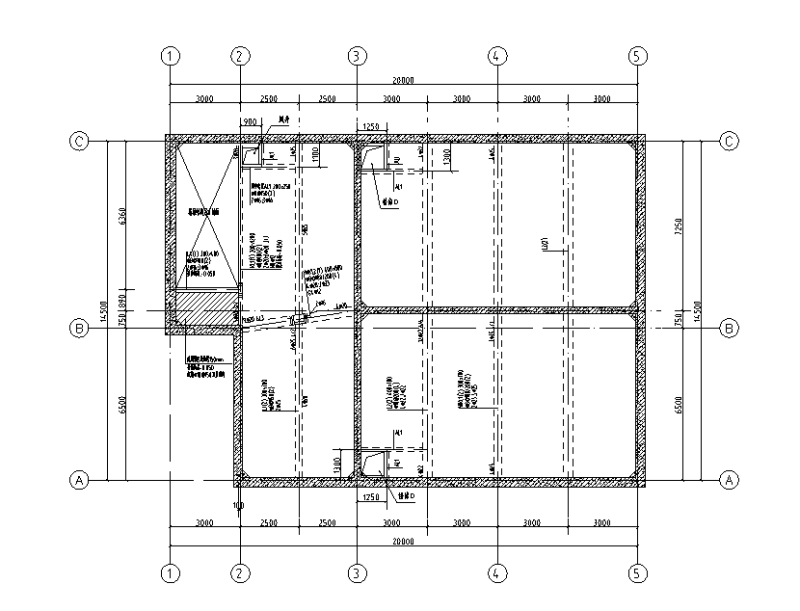

筏板基础平面布置图 -

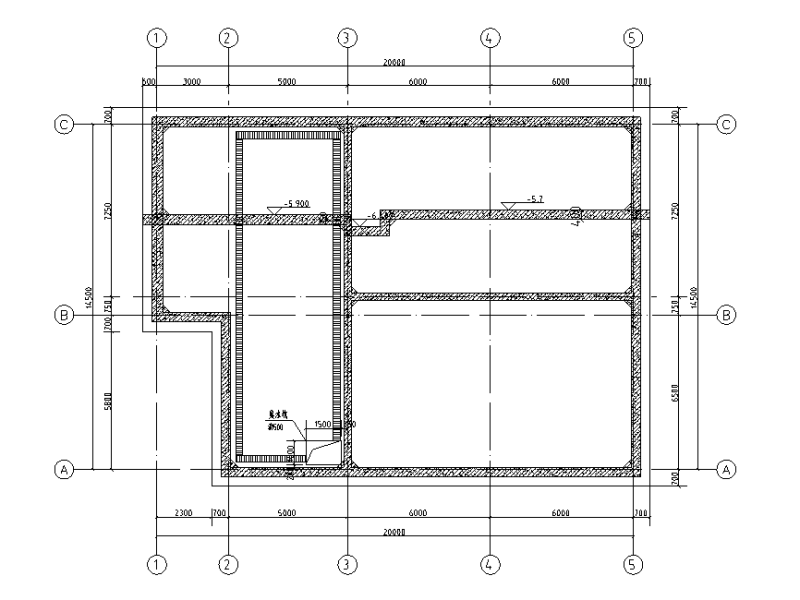

某标高梁板平法施工图 -

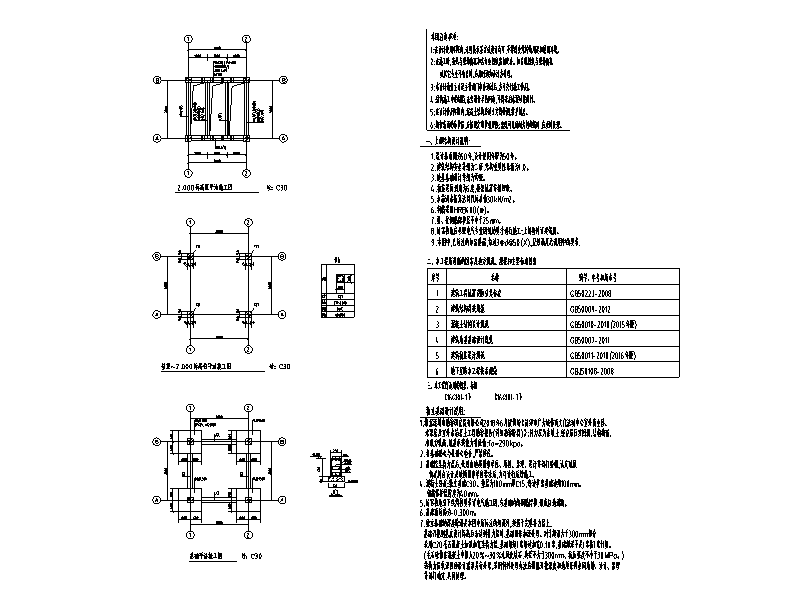

室外水箱结构图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.27 MB
- 收藏次数：0
-
文件名称：
附件-996876765879597765.dwg
