3层小型厂房电气施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为贵州某厂房 电气施工图 。

概况：
该项目建筑为贵州某丙2类厂房，地上3层，建筑最高处高度20.8m。
该项目从厂区变电所引来4路0.38KV电源，供所有用电负荷用电。
使用电压：照明为单相~220V， 电力、空调为三相～220/380V。
应急照明自带蓄电池作备用电源。
计量方式：该项目在低压进线处计量。

设计范围：
设计内容包括电力及公共区域照明、防雷接地系统、工艺设备配电及车间内普通照明待设备确定后另行委托设计。

部分图纸摘录：

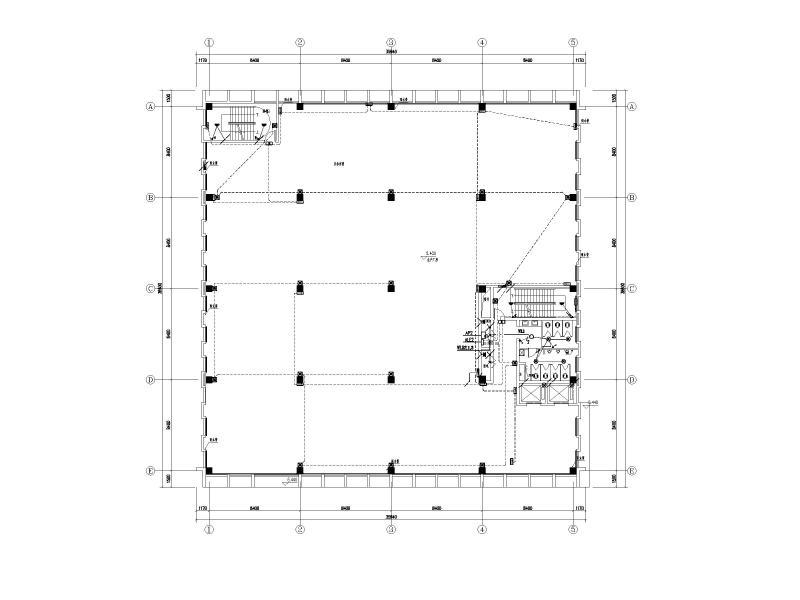

电气平面图

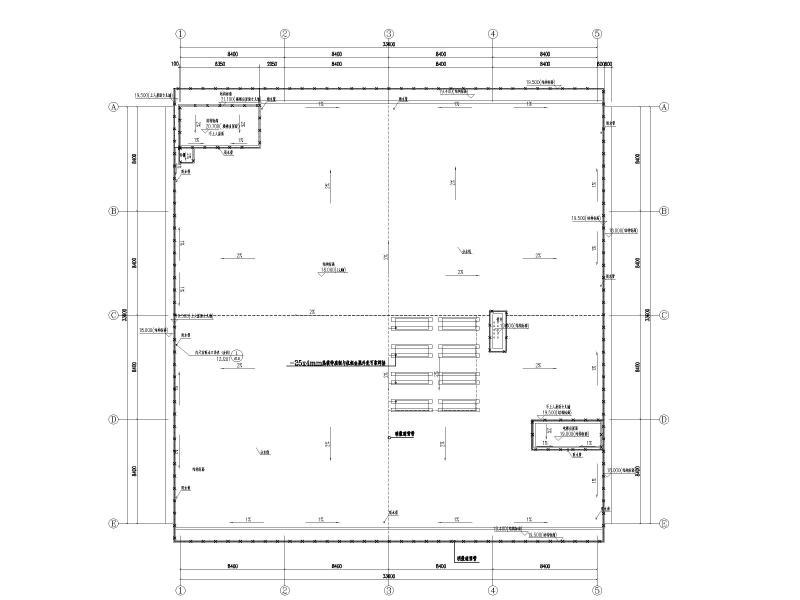

防雷平面图

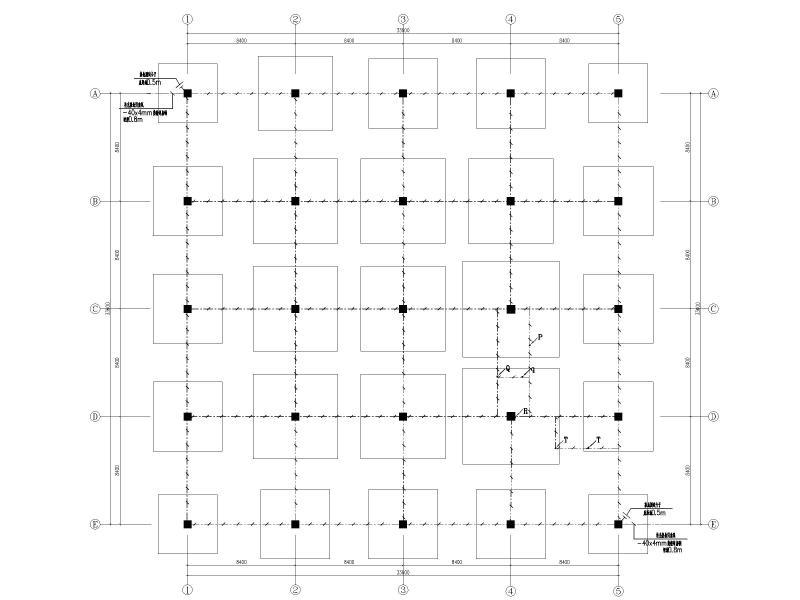

接地平面图

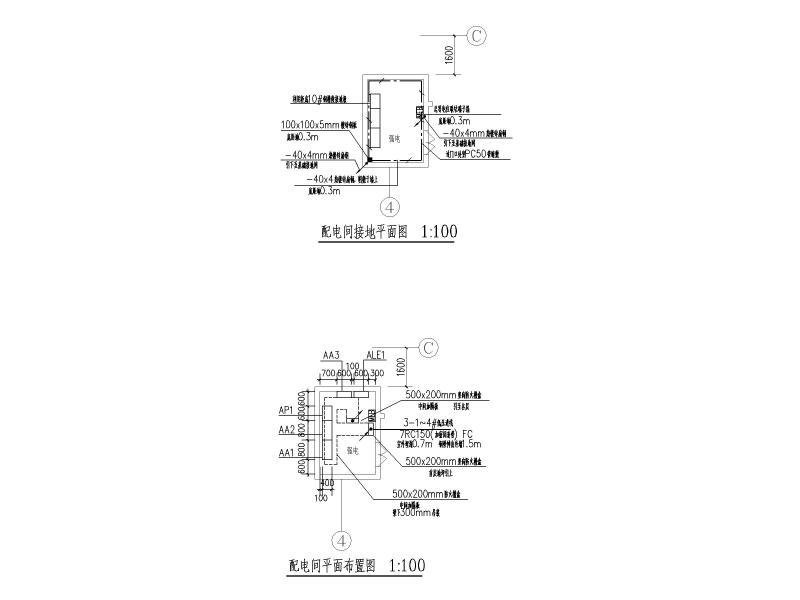

配电间布置图

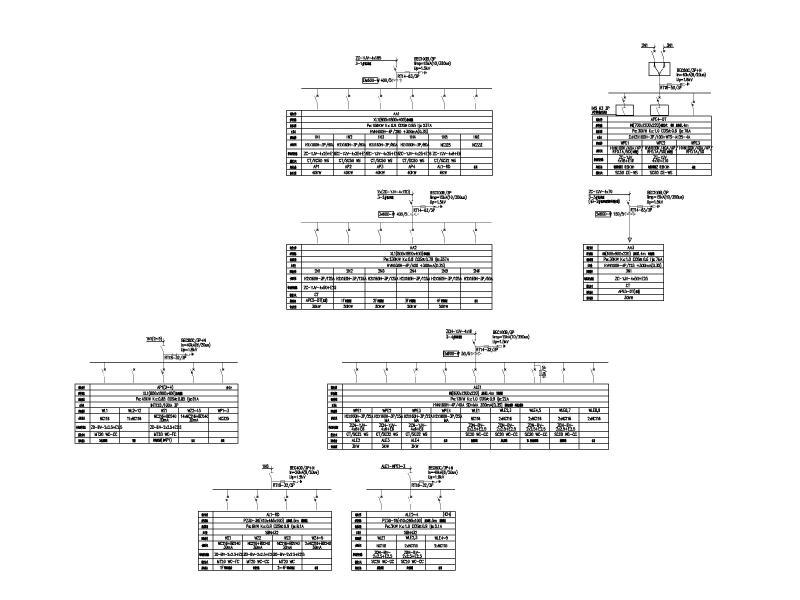

配电箱系统图



竖向配电系统图
