22层知名广场公寓楼强弱电CAD施工图纸(一类高层、甲级设计院)(火灾自动报警)

  • 建筑类别:其他
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 建筑地下层数:2层
  • 参考图纸:37张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:黑龙江
  • 强电设计:配变电所,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,广播系统

附件详情

  • 1、设计说明
  • 2、配电系统图
  • 3、竖向干线系统图
  • 4、公寓A火灾自动报警系统图
  • 5、公寓A机房层电力平面图
  • 6、公寓A机房层配电平面图
  • 7、公寓A五层配电干线平面图
  • 8、公寓A机房层 照明平面图
  • 9、公寓A设备夹层照明平面图
  • 10、公寓A五层火灾自动报警平面图
  • 11、公寓A机房层火灾自动报警平面图
  • 12、公寓B设备夹层照明平面图
  • 13、公寓B机房层照明平面图
  • 14、公寓B六~二十二层配电干线平面图
  • 15、公寓B机房层电力平面图
  • 16、公寓B机房层配电平面图
  • 17、公寓B屋面 防雷平面图

附件详情

该附件为知名广场公寓楼强弱电全套施工图纸(一类高层、甲级设计院),共37张。
该项目为该项目为一类高层建筑,建筑总高不超过100米,地下两层为设备用房和停车库 主体建筑设计结构形式为框架结构,柱基础。
设计范围:电力配电系统;照明配电系统;防雷接地系统;火灾自动报警系统;消防联动控制系统;火灾应急广播系统;消防直通对讲电话系统等等。

公寓B六~二十二层配电平面图

二十二层火灾自动报警平面图

公寓A火灾自动报警系统图

竖向干线系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

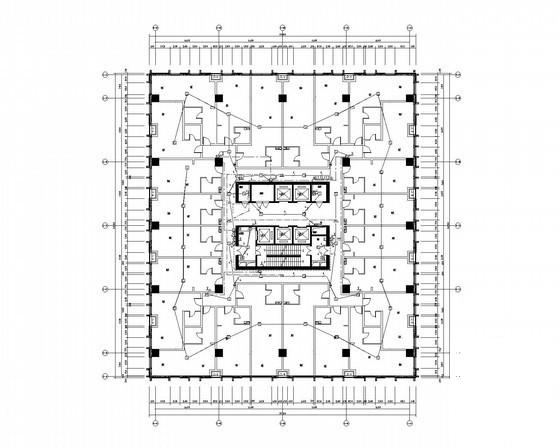

  • 22层知名广场公寓楼强弱电CAD施工图纸(一类高层、甲级设计院)(火灾自动报警) - 1
    第 1 张图

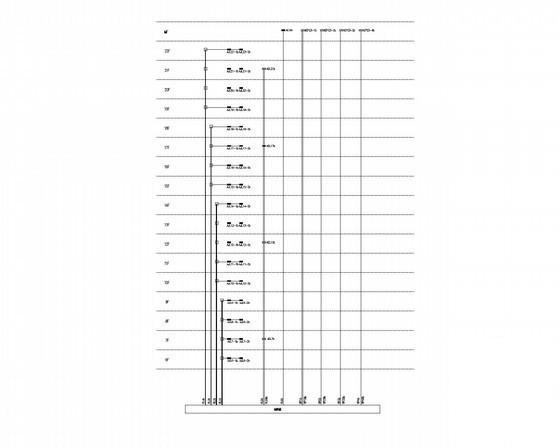

  • 22层知名广场公寓楼强弱电CAD施工图纸(一类高层、甲级设计院)(火灾自动报警) - 2
    第 2 张图

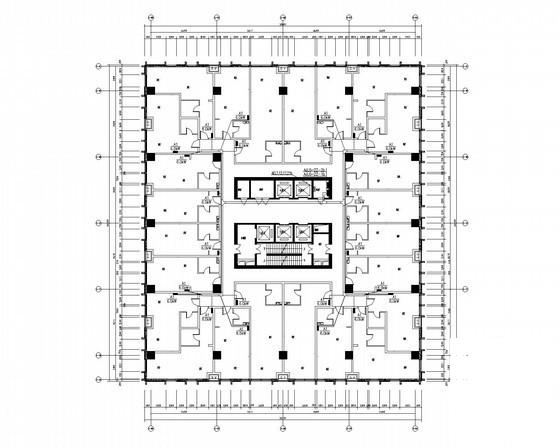

  • 22层知名广场公寓楼强弱电CAD施工图纸(一类高层、甲级设计院)(火灾自动报警) - 3
    第 3 张图

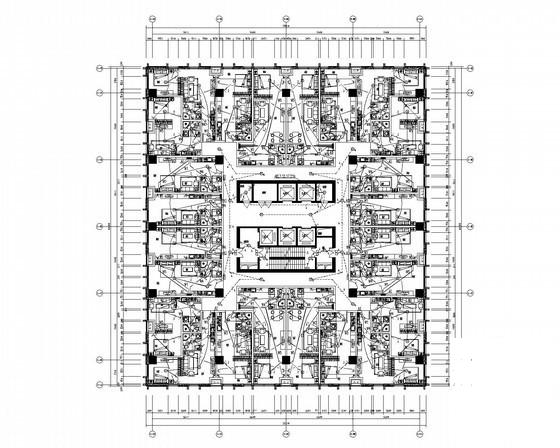

  • 22层知名广场公寓楼强弱电CAD施工图纸(一类高层、甲级设计院)(火灾自动报警) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
