5层医院门诊楼强弱电CAD施工图纸(电气设计说明)

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 负荷等级:一级
  • 防雷等级:第三类
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 项目所在地:河南
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统

附件详情

  • 附件详情:
  • 1、电气设计说明
  • 2、配电系统图
  • 3、竖向配线系统图
  • 4、火灾报警系统图
  • 5、 照明平面图
  • 6、 弱电平面图
  • 7、机房消防平面图
  • 8、防雷、接地平面图

附件详情

该附件是某医院门诊楼强弱电全套施工图纸,总共28张。
该项目为河南省中医院门诊楼,地上5层,建筑高度为18.90m,室内外高差为0.90m。
该项目设计内容包括:1、低压配电系统;2、工作及疏散照明系统;3、 防雷、接地及等电位联结;4、视频监控系统;5、综合布线系统;7、有线电视系统等。

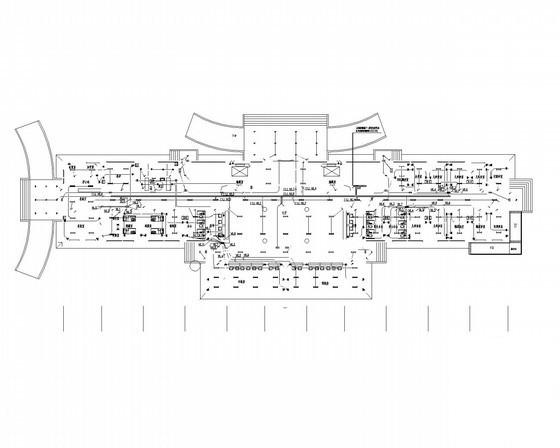

照明平面图

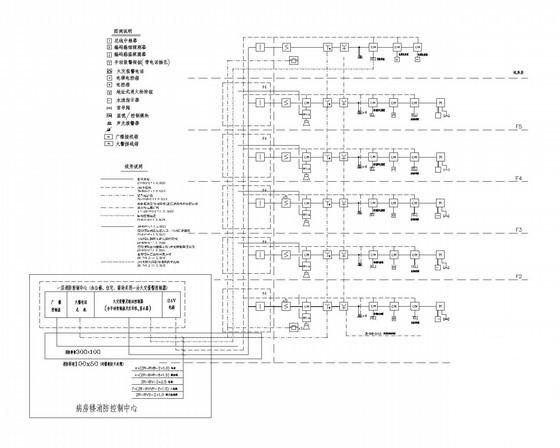

火灾报警系统图

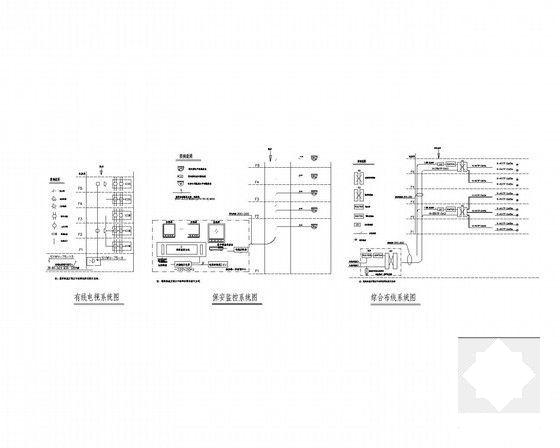

弱电系统图

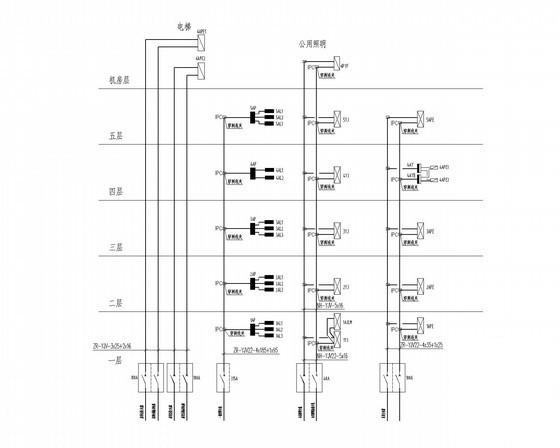

竖向配线系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 5层医院门诊楼强弱电CAD施工图纸(电气设计说明) - 1
    第 1 张图
  • 5层医院门诊楼强弱电CAD施工图纸(电气设计说明) - 2
    第 2 张图
  • 5层医院门诊楼强弱电CAD施工图纸(电气设计说明) - 3
    第 3 张图
  • 5层医院门诊楼强弱电CAD施工图纸(电气设计说明) - 4
    第 4 张图
  • 5层医院门诊楼强弱电CAD施工图纸(电气设计说明) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
