7层医院门诊住院综合楼强弱电CAD施工图纸(火灾自动报警)

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:12610平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:48张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 负荷等级:三级
  • 接地方式:TN-S
  • 项目所在地:湖北
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,呼应信号及信息显示,其它

附件详情

  • 电气设计说明
  • 机房层电力平面图
  • 一~八层电力平面图
  • 屋顶 防雷平面图
  • 一层接地平面图
  • 强弱电主要设备材料表
  • T1变压器低压系统图
  • T2变压器低压系统图
  • 电力干线系统图
  • 防火漏电报警系统图
  • 变配电智能化综合监控系统图
  • 10KV高压系统图
  • 变配电所平剖面布置图
  • 手术室接地大样及等电位示意图
  • 配电箱系统图(一~四)
  • 二~七层呼叫平面图
  • 机房层 弱电平面图
  • 一~八层弱电平面图
  • 有线电视系统图
  • 综合布线系统图
  • 视频监控系统图
  • 病房呼叫系统图
  • 火灾自动报警系统图
  • 机房层照明平面图
  • 一~八层照明平面图
  • ……

附件详情

该项目为湖北省中医院门诊住院综合楼。总建筑面积12610平方米,地面上主楼七层。建筑总高度30.75米。总病床数100床。
设计范围:10/0.4kV变配电系统;电力配电系统;照明系统;建筑物防雷、接地系统;火灾报警及联动控制系统;综合布线系统;有线电视系统;视频监控系统;病房呼叫系统等。
,图纸共48张。

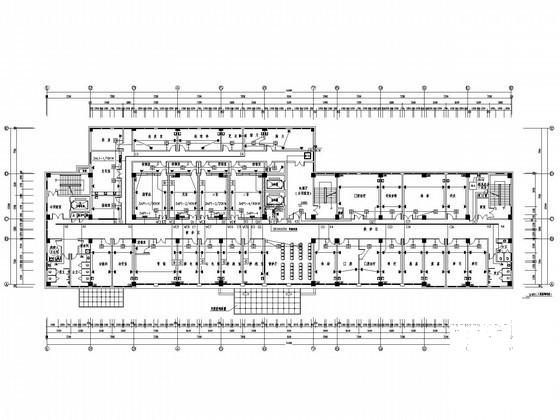

三层电力平面图

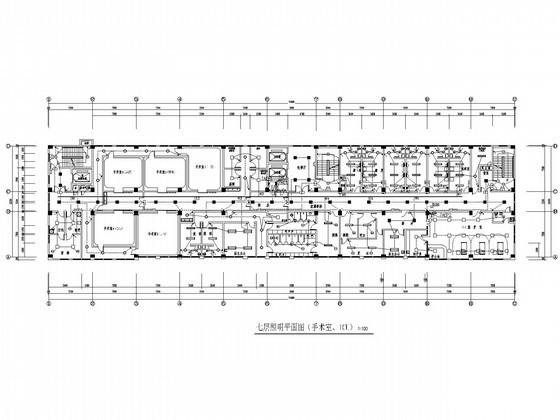

七层照明平面图(手术室、ICU)

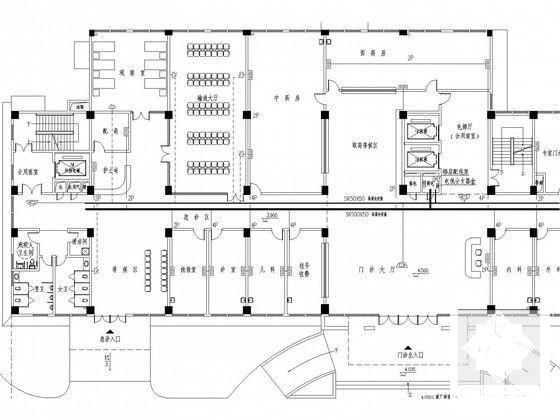

二层弱电平面图

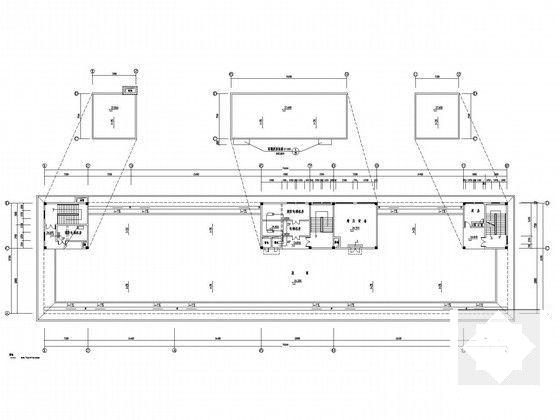

机房层弱电平面图

配电箱系统图

一层接地平面图

病房呼叫系统图
