化工厂厂房施工图纸

附件详情

山西某化工厂厂房施工图
该资料为:山西某化工厂厂房施工图
该项目为单层门式刚架结构
抗震设防烈度为6度
基本风压0.50KN/平方米
根据地质勘察报告基础采用柱下独立基础
该资料包含:
钢结构设计总说明、平面图、立面图、剖面图、基础 平面布置图 及详图、屋面檩条布置图、屋面结构布置图、立面结构布置图、支撑、系杆详图、檩条详图、GL详图、单体储槽设备平面、基础布置图、详图、罐区内管架详图共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

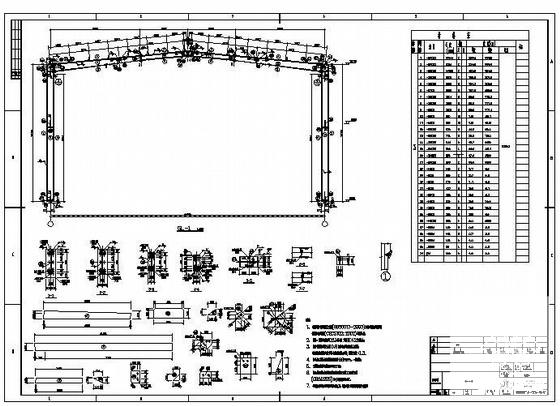

  • 工厂厂房施工 - 1
    工厂厂房施工 - 1

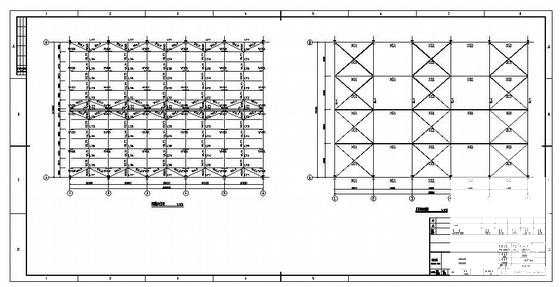

  • 工厂厂房施工 - 2
    工厂厂房施工 - 2

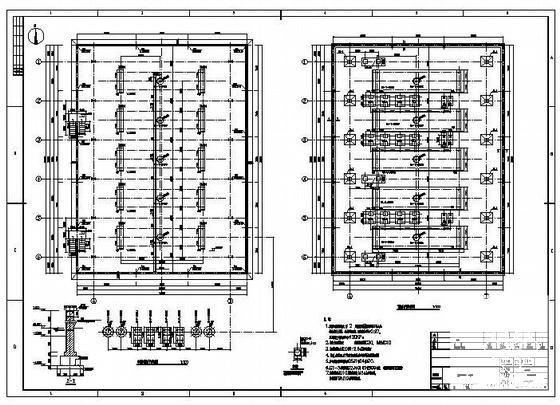

  • 工厂厂房施工 - 3
    工厂厂房施工 - 3
  • 工厂厂房施工 - 4
    工厂厂房施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
