4层农业综合服务中心给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:农业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 参考图纸:8张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 项目所在地:山东

附件详情

该项目设有生活给水系统,排水系统,消防给水系统,雨水系统。
消防用水由两路市政管网供给,接自界区预留的2根DN100常高压消防给水管.管网压力0.35MPa,最不利点消火栓充实水柱长度不小于10米。
本建筑消防用水总量为35l/s,其中室内15l/s,室外20l/s。
屋面雨水系统局部采用内排水,采用87型雨水斗。
该项目的灭火器按火灾种类A类,火灾等级中危险级设置.

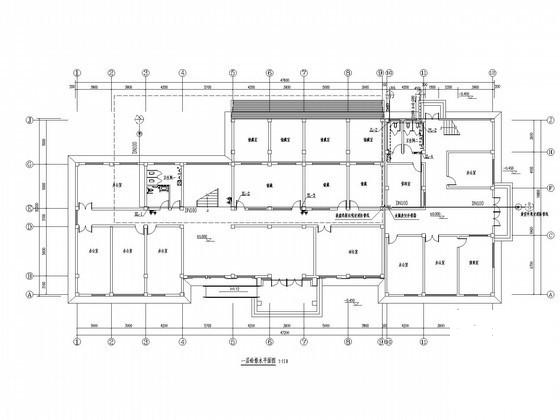

一层水平面图

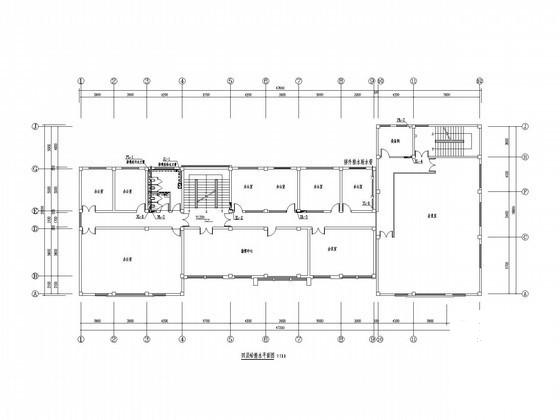

四层水平面图

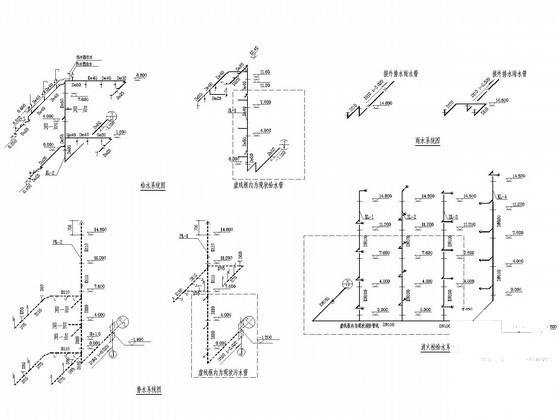

给排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

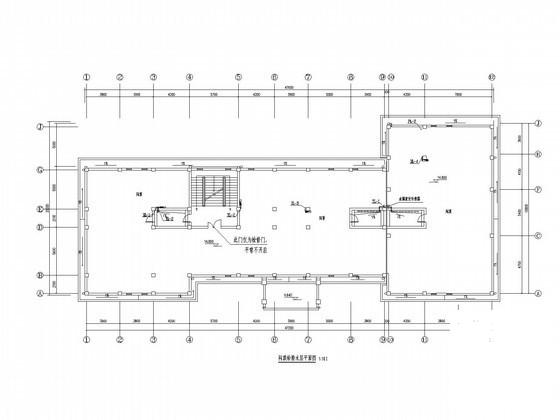

  • 4层农业综合服务中心给排水CAD施工图纸 - 1
    第 1 张图
  • 4层农业综合服务中心给排水CAD施工图纸 - 2
    第 2 张图
  • 4层农业综合服务中心给排水CAD施工图纸 - 3
    第 3 张图
  • 4层农业综合服务中心给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
