5层汽车销售服务中心给排水CAD施工图纸（泡沫灭火）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：11100平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
地下室用途：商业,车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,泡沫灭火系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,高位水箱供水,无负压供水
排水体制：污废合流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：10
大样节点：水箱,水泵,泵房

附件详情

给水,排水,消防给水设计总说明
给水排水系统图
消防系统图
地下车库给排水平面图
夹层平面图
一层平面图
二层平面图
和平路沿街立面图
防火设计说明
消防泵房管道平面图,系统图
总平面图
消火栓给水系统图
消防系统图
夹层平面图
一层平面图
二层平面图
地下车库给排水平面图
地下室平面图
二-五层平面图
一层平面图

附件详情

该项目为10000万平米汽车销售服务中心，包括维修销售中心和服务楼。规划总占地面积3913平米，规划总建筑面积11115.20平米，其中销售维修中心7245.20平米，服务用房3870.00平米。该项目设计内容包括:室内给水,排水,消火栓,喷淋管网,泡沫消防设计，不包括室外消防设计。
，共20张图。

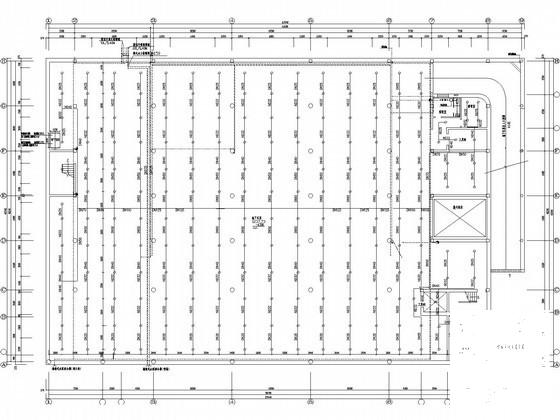

一层平面图

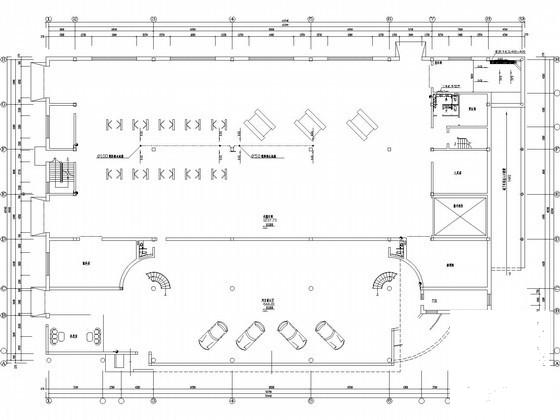

二-五层平面图

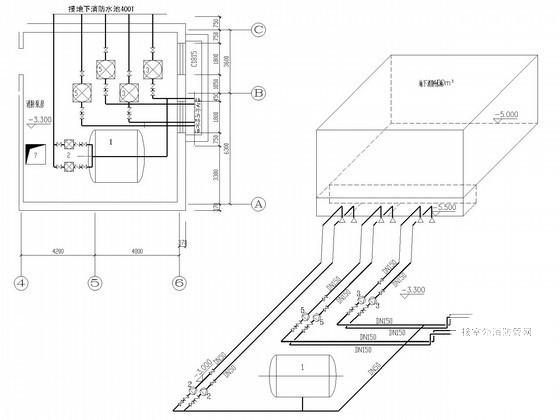

消防泵房管道平面图,系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
