5层老年社会福利服务中心给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:办公,娱乐
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,高位水箱供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 大样节点:水箱
  • 项目所在地:河北

附件详情

  • 设计、施工说明、消防篇及图例

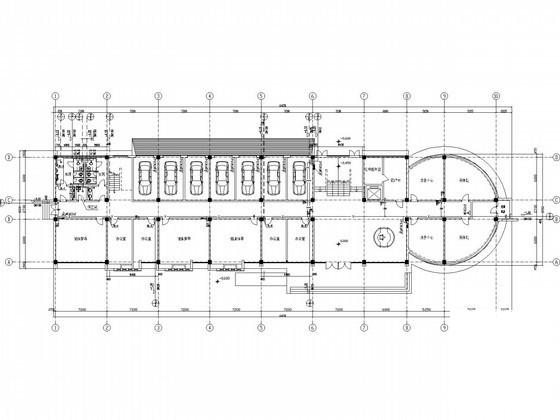

  • 首层及屋顶水箱间给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五层给排水平面图
  • 给水、排水及消火栓系统图

附件详情

该项目位于河北,为老年社会福利服务中心,地上5层,该资料范围包括:生活给水系统、排水系统、消火栓系统及建筑灭火器配置。给水系统:由于市政给水管满足水量及压力要求,因此由市政给水管网直接供给。排水系统:生活污水采用重力流方式直接排至室外,经化粪池处理后排入生活污水管网。
,共9张图。

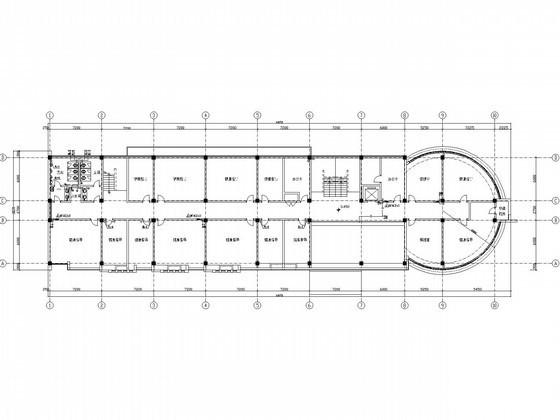

二层给排水平面图

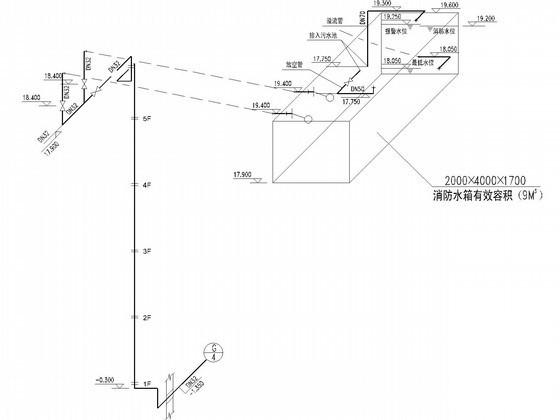

消防水箱给水系统图

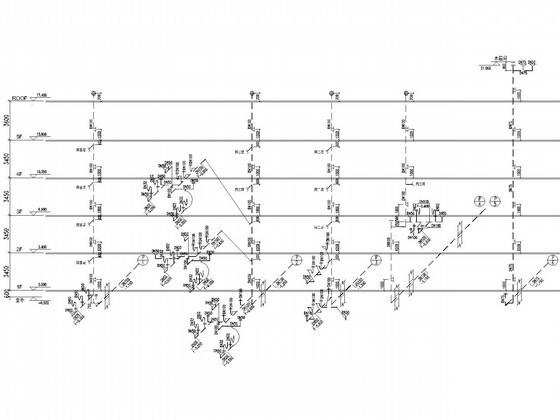

排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层老年社会福利服务中心给排水CAD图纸 - 1
    第 1 张图
  • 5层老年社会福利服务中心给排水CAD图纸 - 2
    第 2 张图
  • 5层老年社会福利服务中心给排水CAD图纸 - 3
    第 3 张图
  • 5层老年社会福利服务中心给排水CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
