5层生态科技楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：科研
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：5060平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
设计年代：近代
地下室用途：其它
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：无
排水体制：雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
大样节点：水箱,泵房,卫生间
项目所在地：浙江

附件详情

给水排水设计施工说明
地下室给排水及消火栓平时平面
地下室喷淋平面
地下室战时平面
一层给排水及消火栓平面图
二层给排水及消火栓平面图
三层给排水及消火栓平面图
四层给排水及消火栓平层面图
五层给排水及消火栓平面图
屋顶层给排水及消火栓平面图
给排水系统图
消防系统图
水泵房详图
卫生间大样
人防说明及人防水箱详图

附件详情

项目概要：该项目位于浙江省，建筑层数：地下1层,地上5层，地下一层层高5.1米，一层层高4.2米,二层-五层高3.9米; 室内外高差0.45米，建筑高度20.25米。总建筑设计面积： 5060平方米;其中地下建筑设计面积：1200平方米，地上建筑设计面积：3860平方米。
设计范围：该项目设有给水系统、污、废水排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。
201年，共计17张图纸。

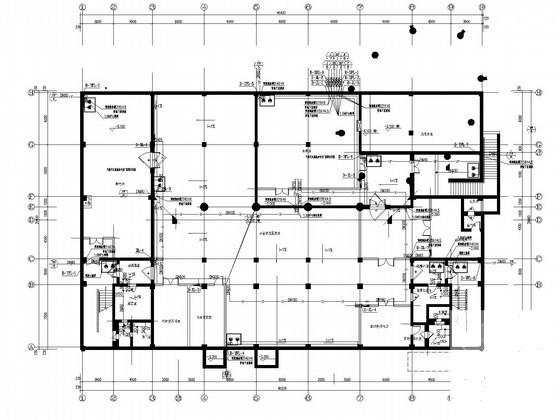

地下室给排水及消火栓平时平面

屋顶层给排水及消火栓平面图

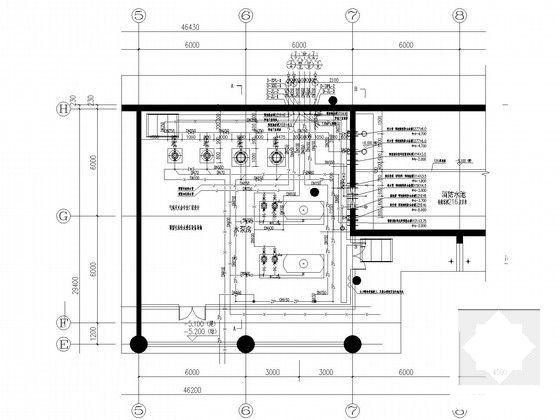

泵房大样

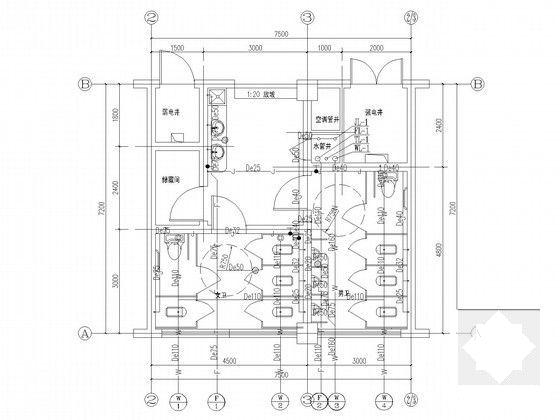

底层卫生间大样

卫生间给水系统图

水泵房部分系统图

雨水水系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
