1125平米2层生态茶室给排水施工大样图
- 设计详细说明：有
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：1125平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统
- 供水方式：市政供水
- 供水分区：无
- 排水技术：重力排水
- 项目所在地：广东
附件详情
- 图例与目录
- 给排水设计说明
- 一层排水 平面布置图
- 二层排水平面布置图
- 一层给水平面布置图
- 二层给水平面布置图
- 给排水系统大样图
附件详情
项目概要：该项目位于广东，建筑物性质、规模：二层室茶，总建筑面积约1125平米。是生态茶室装饰工程给排水部分，设计范围包括给水系统、排水系统。
编制共计7张图纸

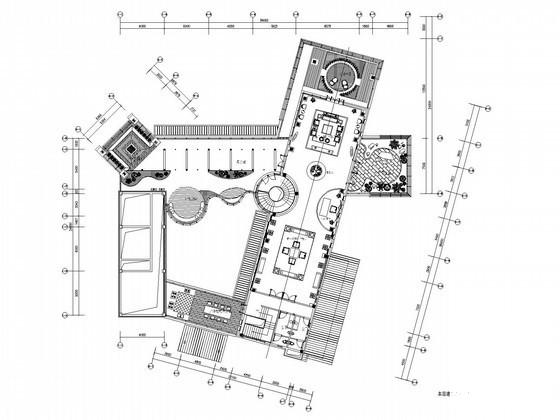

二层给水平面图

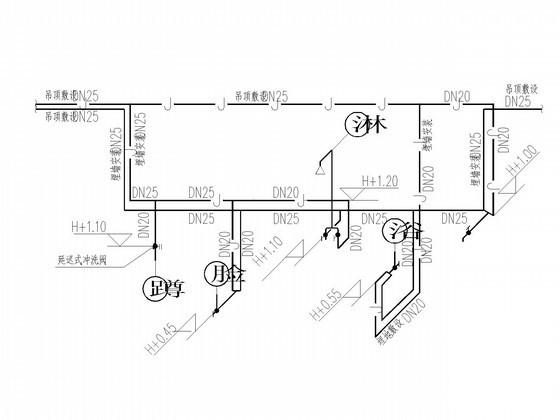

冷热水安装大样图
冷水安装大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
给排水大样图 - 1 -
给排水大样图 - 2 -
给排水大样图 - 3 -
给排水大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
