5层人民医院门诊楼给排水CAD施工图纸(卫生间大样)

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 火灾危险等级:轻危险级
  • 大样节点:卫生间
  • 项目所在地:安徽

附件详情

  • 资料目录
  • 设计说明
  • 排水系统图(一)
  • ……
  • 给水系统图(四)
  • 卫生间大样(一)
  • ……
  • 卫生间大样(六)
  • 一层给水 平面布置图
  • 一层排水平面布置图
  • 二层给水平面布置图
  • 二层排水平面布置图
  • 三层给水平面布置图
  • 三层排水平面布置图
  • 四层给水平面布置图
  • 四层排水平面布置图
  • 五层给水平面布置图
  • 五层排水平面布置图

附件详情

项目概要:该项目位于安徽,2.3建筑层数及高度: 地上五层;建筑高度:23.40米。其中首
层层高:5.2米;二层~四层层高:4.4米;五层层高:4.8米。2.4结构类型及抗震设防烈度:
建筑设计结构形式:框架结构;合理使用年限为50年,抗震设防烈度为7度。建筑防火设计等级:建筑
防火分类为多层建筑,耐火等级为二级。
:,共计26张图纸;

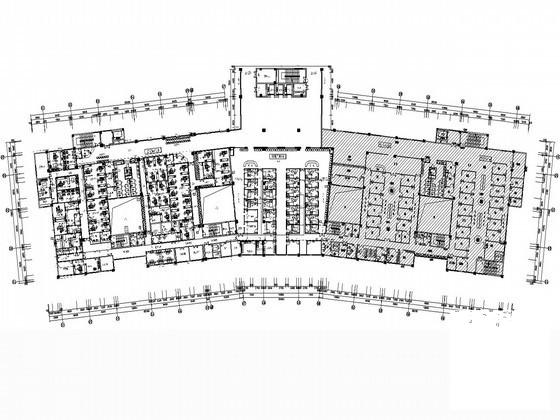

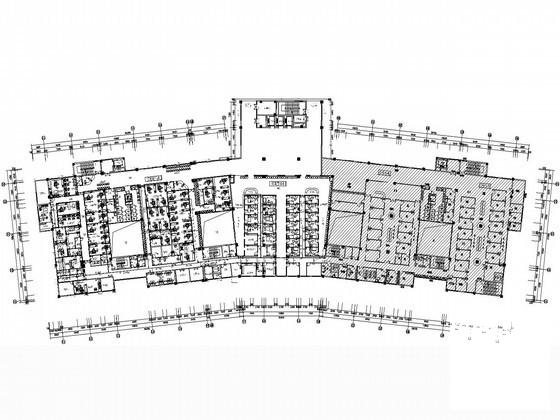

四层排水平面布置图

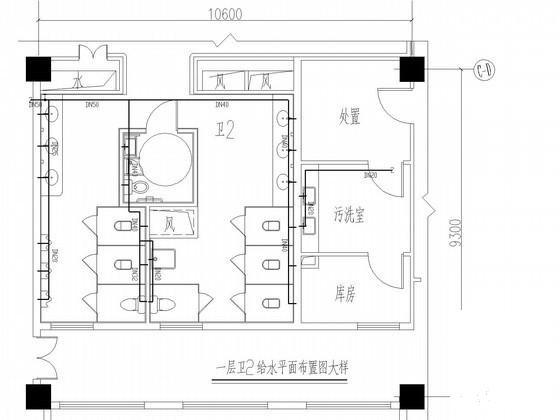

一层卫生间平面布置图

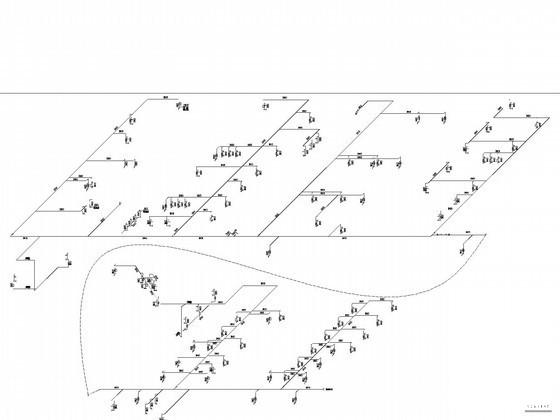

排水系统图

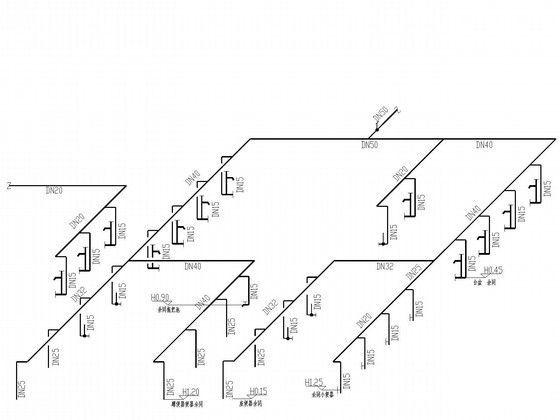

四层给水系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 5层人民医院门诊楼给排水CAD施工图纸(卫生间大样) - 1
    第 1 张图
  • 5层人民医院门诊楼给排水CAD施工图纸(卫生间大样) - 2
    第 2 张图
  • 5层人民医院门诊楼给排水CAD施工图纸(卫生间大样) - 3
    第 3 张图
  • 5层人民医院门诊楼给排水CAD施工图纸(卫生间大样) - 4
    第 4 张图
  • 5层人民医院门诊楼给排水CAD施工图纸(卫生间大样) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
