拆迁小区人防地下车库结构施工大样图

  • 建筑类别:住宅
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础
  • 地下室功能:人防,车库
  • 参考图纸:9张

附件详情

该项目为附建掘开式地下人防工程,抗震设防烈度为7度,建筑场地为‖类,抗震类别为丙类,抗震等级为三级;战时防护等级为为常6级,建筑结构的安全等级为二级,该项目结构设计使用年限为50年结构,重要性系数为1.0。设计标高%%p0.00其绝对标高25.400m。顶板覆土厚度1200mm。该项目平时功能为汽车库,战时功能为一个物资库库、八个二等人员掩蔽部。
该资料包含:

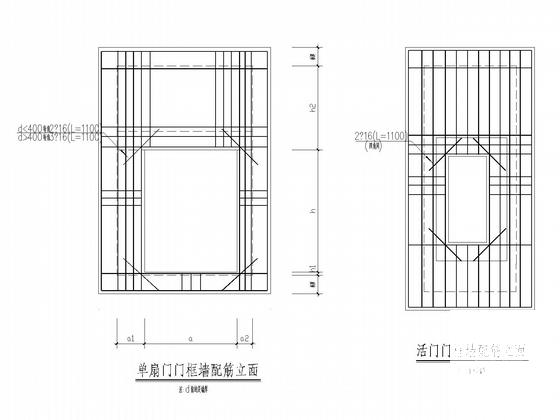

地下人防 结构设计说明 、单扇门门框墙配筋立面、双扇门门框墙配筋立面、活门门框墙配筋立面、内墙与内墙钢筋连接大样图、后浇带施工缝大样、地下室基础 平面布置图 、地下室墙、柱位布置平面图、地下室基础底板平面图、地下室顶板结构图、地下室顶板配筋图、地下室顶梁平面整体配筋图共9张图纸。

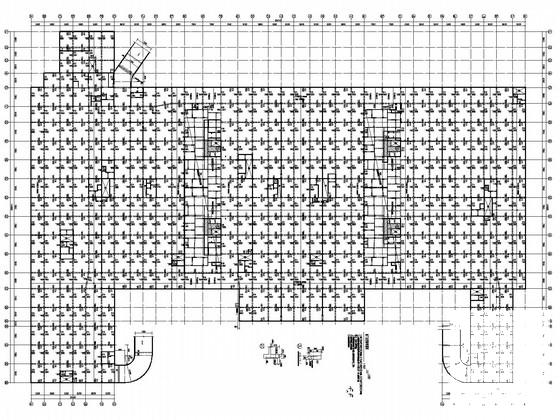

地下室顶板配筋图

节点详图

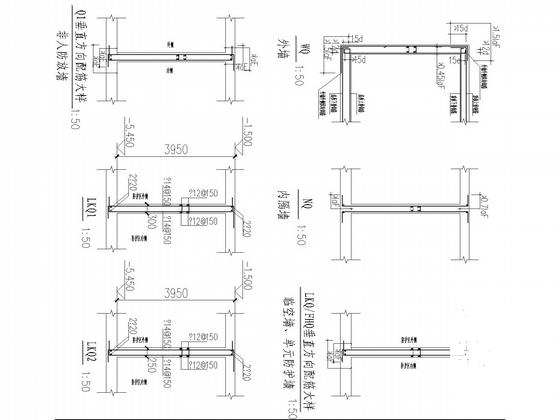

人防节点

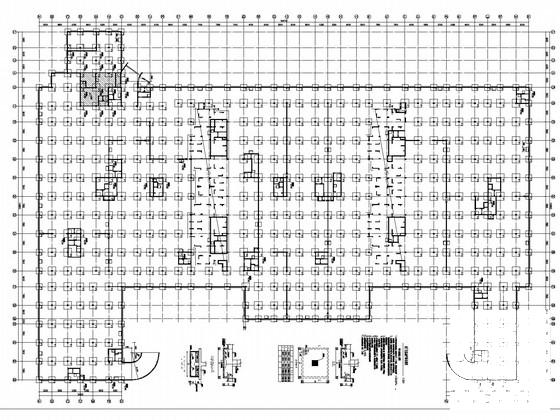

基础节点

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库人防 - 1
    地下车库人防 - 1
  • 地下车库人防 - 2
    地下车库人防 - 2
  • 地下车库人防 - 3
    地下车库人防 - 3
  • 地下车库人防 - 4
    地下车库人防 - 4
  • 地下车库人防 - 5
    地下车库人防 - 5
  • 地下车库人防 - 6
    地下车库人防 - 6
以上是部分截图,请下载附件后查看完整高清内容
