两层框架结构生产系统综合楼结构施工图纸(6度抗震)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该项目是内蒙古某炸药生产系统综合楼项目,地上2层,框架结构,钢筋混凝土独立基础,基础设计等级为丙级,6度设防。
该资料包含: 结构设计说明 ,基础图,梁板柱图,屋面小钢屋架施工图,楼梯图等共计12张图。
分享投稿时间:近几年5月。

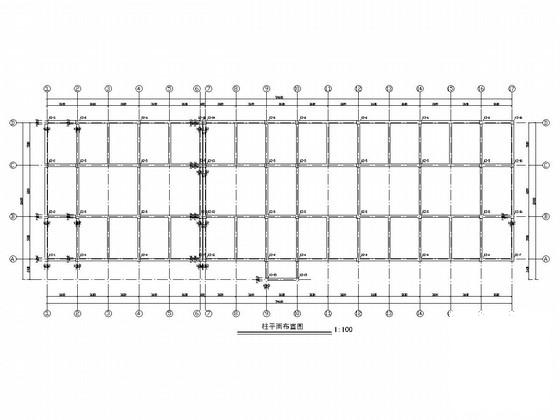

柱布置图

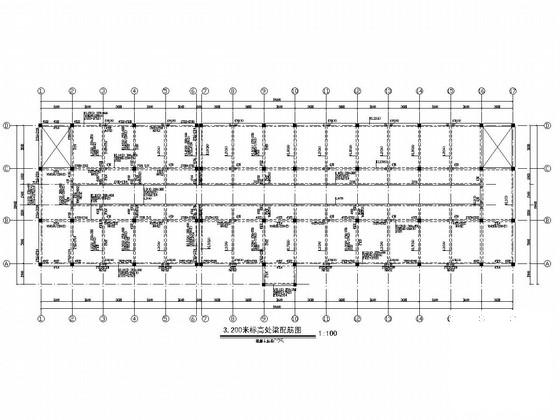

梁配筋图

板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

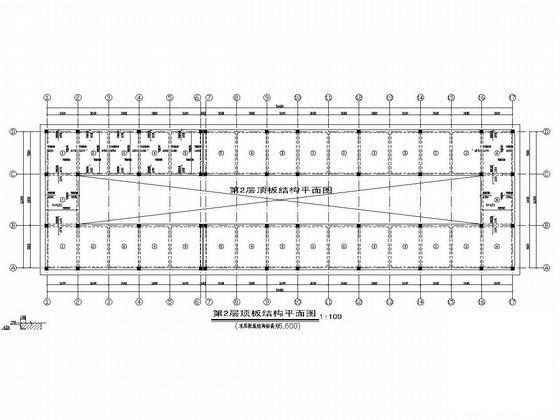

  • 两层框架结构生产系统综合楼结构施工图纸(6度抗震) - 1
    第 1 张图
  • 两层框架结构生产系统综合楼结构施工图纸(6度抗震) - 2
    第 2 张图
  • 两层框架结构生产系统综合楼结构施工图纸(6度抗震) - 3
    第 3 张图

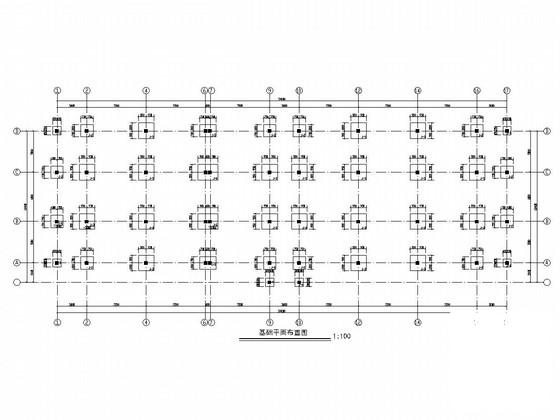

  • 两层框架结构生产系统综合楼结构施工图纸(6度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
