两层钢框架结构售楼处结构CAD施工图纸(7度抗震)

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢结构:轻钢结构
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目是2层钢框架结构售楼处项目,总高13.9米,楼面为压型钢板混凝土板,抗震设防烈度为7度,设计使用年限为8年,基础等级为丙级。
包括:结构设计总说明,柱脚锚栓布置图,柱脚平面布置图,楼面构件平面布置图,坡屋面构件 平面布置图 及外檐做法, 节点详图 楼梯详图 等共计11张图。
8月。

标高7.695楼面构件平面布置图

标高12.845楼面构件平面布置图

标高13.000板平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

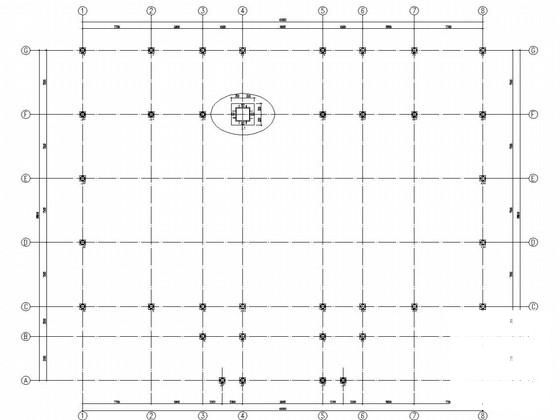

  • 两层钢框架结构售楼处结构CAD施工图纸(7度抗震) - 1
    第 1 张图

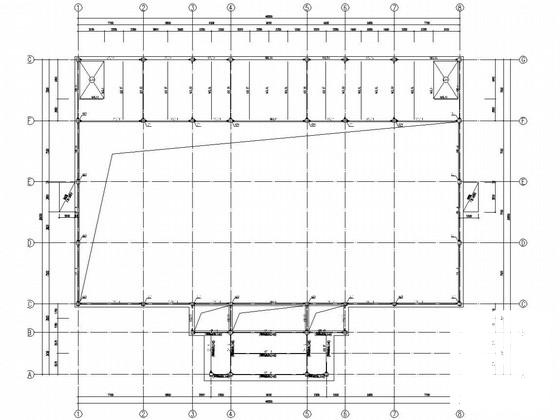

  • 两层钢框架结构售楼处结构CAD施工图纸(7度抗震) - 2
    第 2 张图

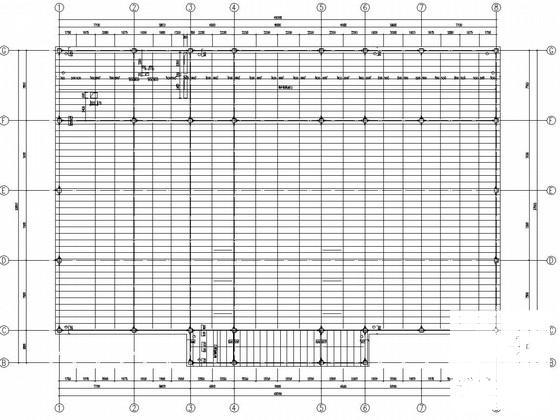

  • 两层钢框架结构售楼处结构CAD施工图纸(7度抗震) - 3
    第 3 张图

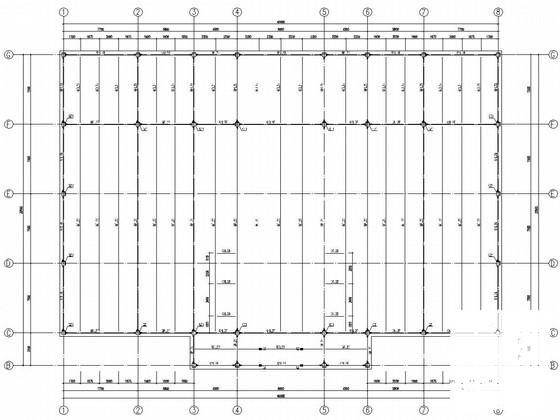

  • 两层钢框架结构售楼处结构CAD施工图纸(7度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
