3层幼儿园及门卫室给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：2886.12平方米
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 项目所在地：辽宁
附件详情

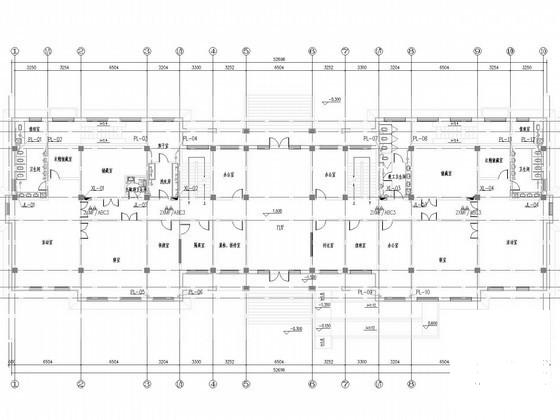

- 给排水平面图
- 给水系统
- 排水系统
- 喷洒平面图
附件详情
幼儿园，地上三层，地下一层，层高3米，总高12.6米，建筑面积为2886.12平方米。门卫室地上二层，总高7.8米，建筑面积89.12平方米。
，共13张。

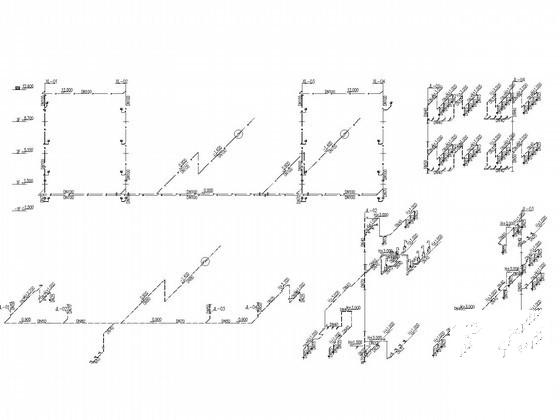

给水系统图

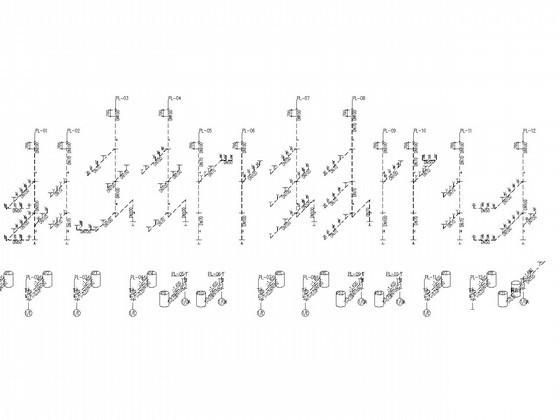

排水系统图

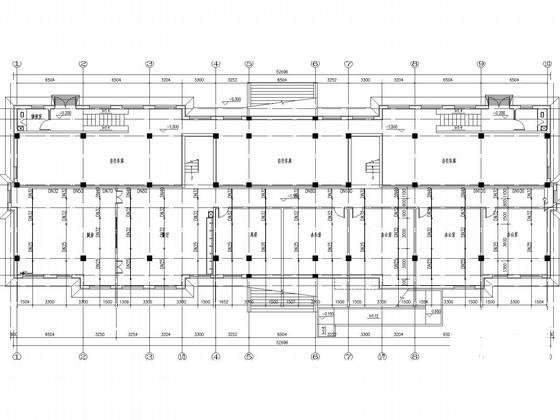

喷洒平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-10
- 评论次数：0
- 浏览次数：0
- 文件大小：0.76 MB
- 收藏次数：0
-
文件名称：
附件-995859805990869588885.rar
