20层医院病房楼暖通动力CAD施工图纸(净化手术室供氧工程)

  • 附件设计说明:有
  • 建筑类别:办公, 医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:45928平方米
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:空调, 通风, 洁净, 防排烟, 冷热源, 动力, 机房, 其它
  • 冷热源:电动压缩式冷水机组, 空气源热泵
  • 空调系统:全空气系统, 空气-水系统
  • 洁净等级:百级, 千级, 万级, 十万级
  • 水系统:双管制, 四管制
  • 节点大样:冷却塔, 集分水器, 风机盘管, 空气处理机组, 管道支吊架
  • 项目所在地:江苏

附件详情

  • 空调通风设计与施工说明
  • 空调通风图例
  • 空调通风设备表
  • 地下层暖通平面图
  • 制冷机房设备布置平面图
  • 制冷机房设备基础图
  • 暖通风管平面
  • 暖通管道平面
  • 屋顶机房层暖通平面
  • 屋顶机房层暖通设备基础图
  • 中心供气系统工程平面
  • 制冷机房管道系统流程图
  • 空调供回水管道系统流程图
  • 空调冷凝水排水立管系统流程图
  • 竖向通风、防排烟系统流程图
  • 手术室净化空调通风系统流程图
  • 中心供气系统流程图
  • 地下室制冷机房、热交换间剖面详图
  • 空调机房详图

附件详情

稿件为江苏宿迁某大型医院新建病房大楼空调通风及供气系统设计全套施工图纸,大楼总建筑面积45928m2,建筑高度76m,地下一层为汽车库、机电设备用房、太平间等,地下层汽车库战时作为为人防医疗救护所。地上一至二层为:住院部检查室、病理分析室、中心消毒供应室等;三层为手术中心;四层为重症监护室;五、六层为产科病房;七至二十一层为各科病房。该项目设集中空调系统,由制冷机房提供冷源,热源来自院内蒸汽管道。

设计范围:
1)该项目空调及通风系统设计;
2)该项目防排烟系统设计;
3)该项目空调冷热源系统设计;
4)手术室部分空调通风系统设计;
5)医用供氧系统设计。

空调通风系统:
1)该项目一至二层住院部大厅,一层住院西药房,二层生化室、网络机房,供应中心清洁区等采用全空气低速风道空调系统;空调机组设置初效、中效二级过滤。一至二层住院部大厅、候诊、药房等设机械排风系统。
2)机房、放射科控制室、一至四层诊室、检查、治疗室、手术ICU室辅助用房、六至二十层病房、医生、护士办公等采用风机盘管机组加新风空调系统;机房等设机械排风系统,诊室、内区房间及产生有害气体的房间设机械排风系统……
3)四层ICU室辅助用房、五层产科等采用四管制风机盘管机组加新风空调系统……
4)三层供应中心无菌区按III级洁净用房设计,采用全空气低速风道空调系统……
5)四层ICU区按IV级洁净用房设计,监护大厅采用全空气低速风道空调系统。
……

,图纸共46张。


制冷机房管道系统流程图

机房层暖通平面图

手术室净化空调通风系统流程图

空调热水管道系统原理图

空调机房平面

地下室制冷机房、热交换间剖面详图

空调供回水管道系统流程图

空调机组接管图

空调平面大样

标准层中心供气系统平面

制冷机房设备布置平面图

手术室管道布置平面大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

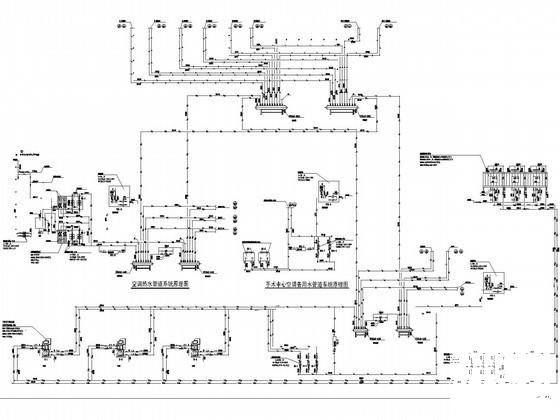

  • 20层医院病房楼暖通动力CAD施工图纸(净化手术室供氧工程) - 1
    第 1 张图

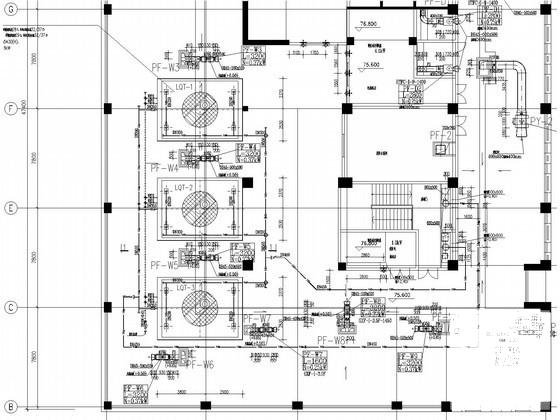

  • 20层医院病房楼暖通动力CAD施工图纸(净化手术室供氧工程) - 2
    第 2 张图

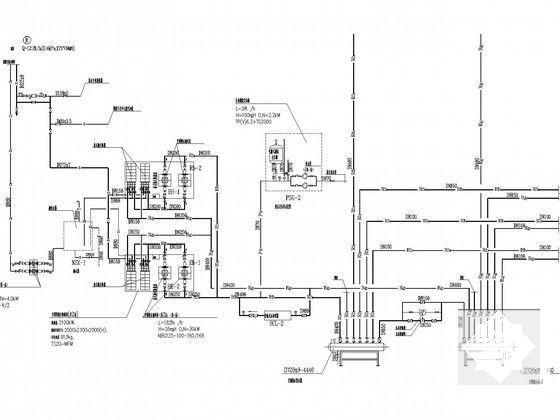

  • 20层医院病房楼暖通动力CAD施工图纸(净化手术室供氧工程) - 3
    第 3 张图

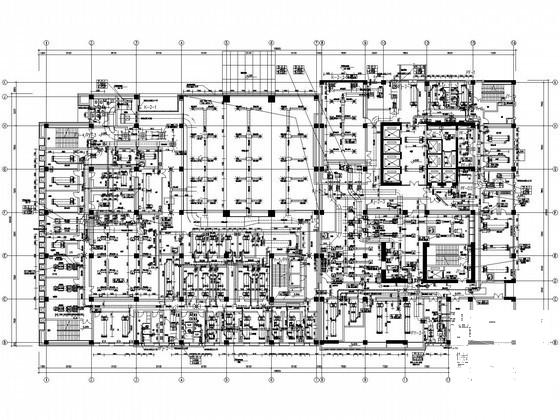

  • 20层医院病房楼暖通动力CAD施工图纸(净化手术室供氧工程) - 4
    第 4 张图

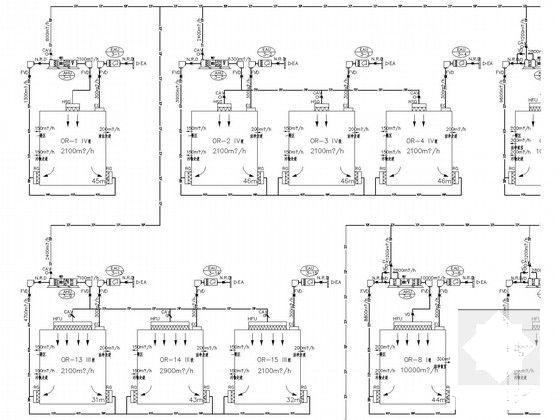

  • 20层医院病房楼暖通动力CAD施工图纸(净化手术室供氧工程) - 5
    第 5 张图
  • 20层医院病房楼暖通动力CAD施工图纸(净化手术室供氧工程) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
