22层大学出版社及综合楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：文化
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：39593.4平方米
- 建筑地上层数：22层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：46张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水,分区供水,无负压供水
- 排水体制：污废合流,雨污分流
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：40
- 大样节点：泵房,卫生间,集水坑
- 项目所在地：重庆
附件详情
- 给排水设计与施工总说明
- 绿色建筑设计说明专篇
- 给排水官网总平面图
- 自动喷淋平面图
- 消火栓及给排水平面图
- 生活污水系统原理图
- 雨水系统原理图
- 消火栓系统原理图
- 水泵房设备及管线布置大样图
- 消防水池剖面示意图
- 配管系统图
- 集水坑大样图
- 卫生间大样图
附件详情
本项目裙房部分为图书展示及展厅、高层部分为教学科研办公，配套有2层地下车库，均为二类车库。建筑面积39593.4平方米，建筑高度89.4米。
，共46张。

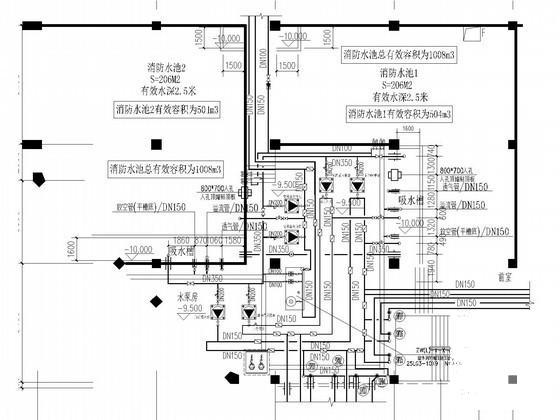

水泵房设备及管线布置大样图

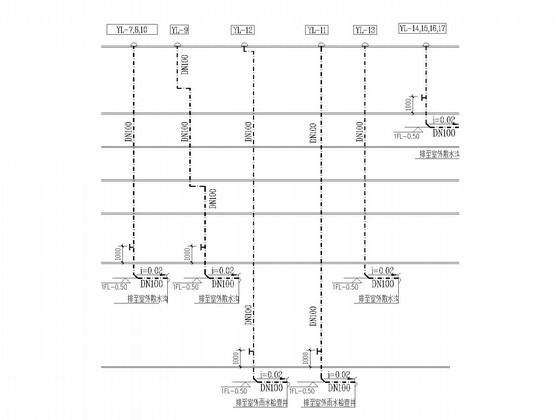

雨水系统图
自动喷淋平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：8.34 MB
- 收藏次数：0
-
文件名称：
附件-995859959567875855569.rar
