高层五星级酒店给排水消防气体灭火系统CAD施工图纸.dwg

  • 建筑类别:酒店
  • 建筑高度:超高层建筑
  • 建筑面积:97515.9平方米
  • 地上层数:23层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:58张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 供水方式:市政供水,变频供水
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 热水供应方式:集中热水供应,全日供应热水
  • 项目地址:四川
一、项目概况及设计范围
本项目位于四川省乐至县,用地面积40002.00平方米,总建筑面积97515.9平方米。属一类高层公共建筑,层数为地上23层/地下1层,耐火等级为一级,建筑使用年限50年。建筑 范围内给排水管网设计,建筑给排水设计、生活热水设计、消防给排水设计以及气体灭火系统设计。
二、系统设计
1.生活给水系统:
市政管网供水水压0.35MPa。该项目竖向分高、中、低三个区分别供水,-1F至6F为低区,由市政管网直接供给;7F至14F为中区,由中区变频给水设备加压供给;15F至23F为高区,由高区变频给水设备加压供给。变频供水设备及调节水箱设置在地下室设备房内,水箱储存最高日用水量的40%,有效容积224立方米。
2.室内消火栓系统:
采用临时高压给水系统,消防水池及水泵设置在地下设备房内,水池有效容积1080立方米,A#楼屋顶设置一个高位水箱,储存初期10分钟消防用水18立方米,由于水箱高度不能满足初期消防用水需求,在屋顶水箱内设置一套增压稳压设备。
3.自动喷水灭火系统:
除面积小于5平方米卫生间、水泵房、电气用房不设喷洒头外,其余部分均设闭式玻璃球喷头保护。酒店大堂,大会议室以及宴会厅建筑层高超过12米的空间均设置大空间智能型主动喷水灭火装置,该系统管网与自动喷淋系统综合设置共用一套水泵,两个系统在湿式报警阀前分开。
4.热水循环系统:
酒店热水系统为全日制集中供热系统。采用闭式热水供应系统。系统为上行下给系统,支管循环,回水干管设于管网底部。
... ...
三、图纸展示
A栋客房二十二层喷淋平面图


给水排水管网总平面图

负一层喷淋平面图
喷淋系统原理图
酒店附属商业二层给排水平面图
雨水管道纵断面
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

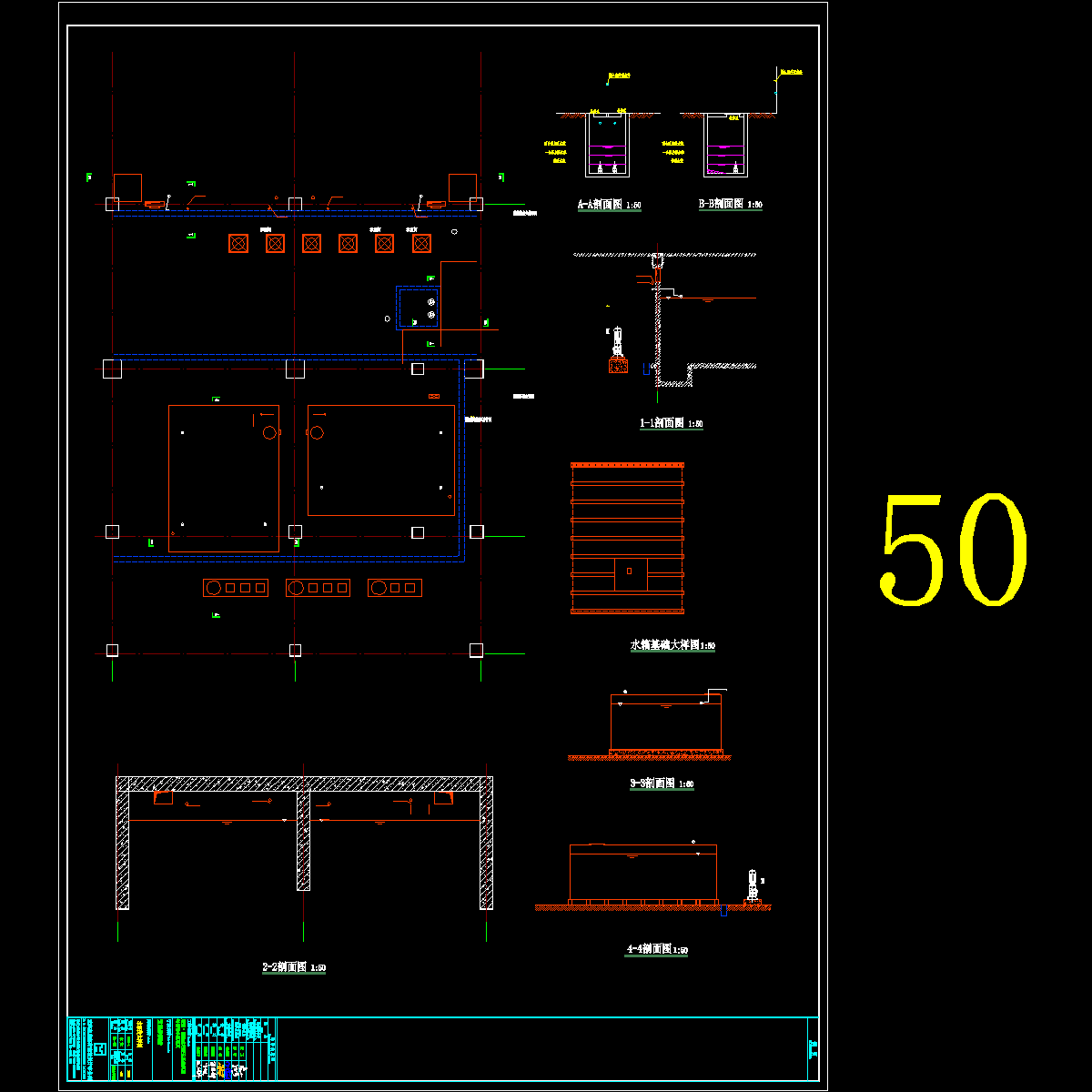

  • 2014.5.18乐至巨洋酒店水泵房大样图.dwg
    2014.5.18乐至巨洋酒店水泵房大样图.dwg
  • 2014.5.18乐至酒店裙房水施.dwg
    2014.5.18乐至酒店裙房水施.dwg

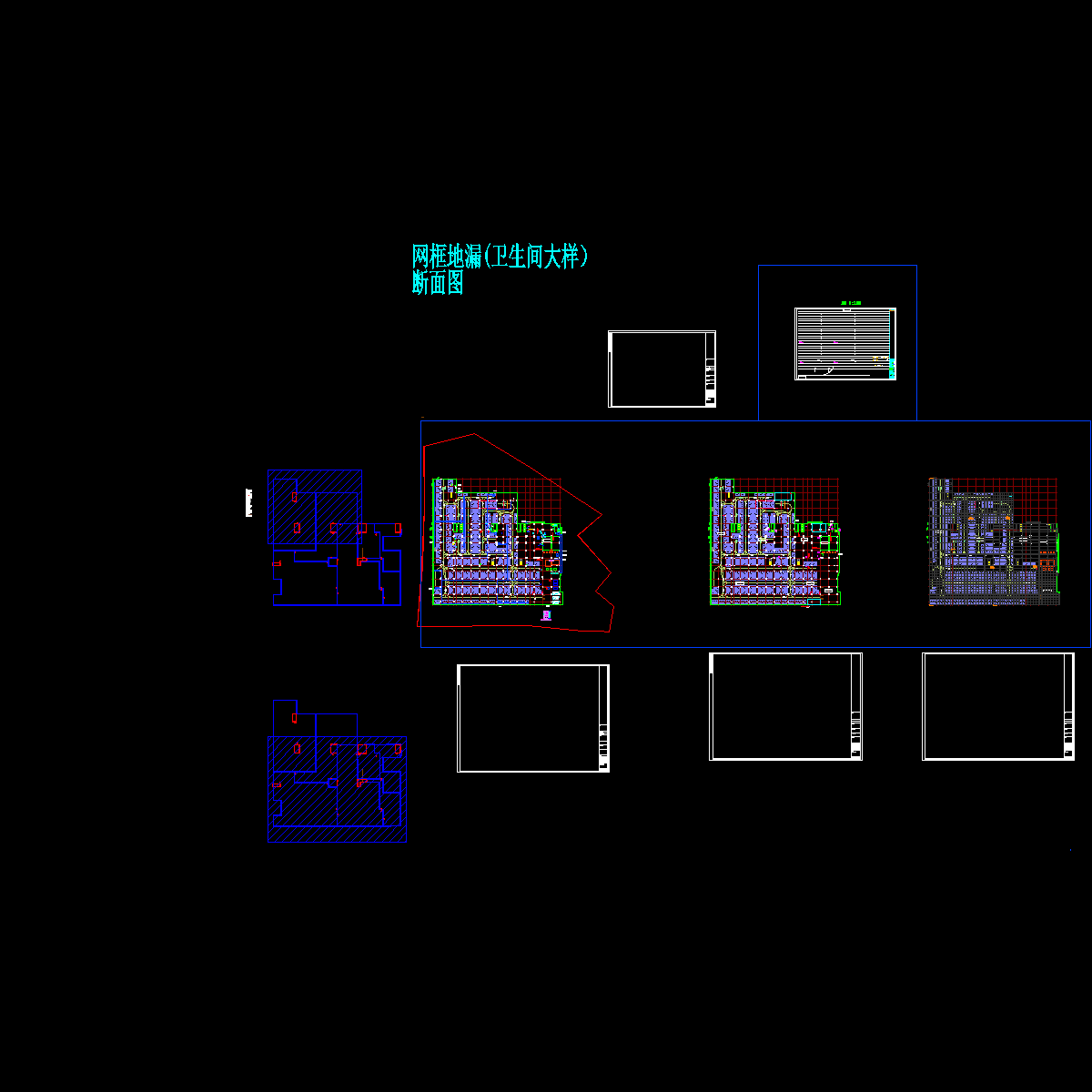

  • 2014.5.18地下车库水施.dwg
    2014.5.18地下车库水施.dwg

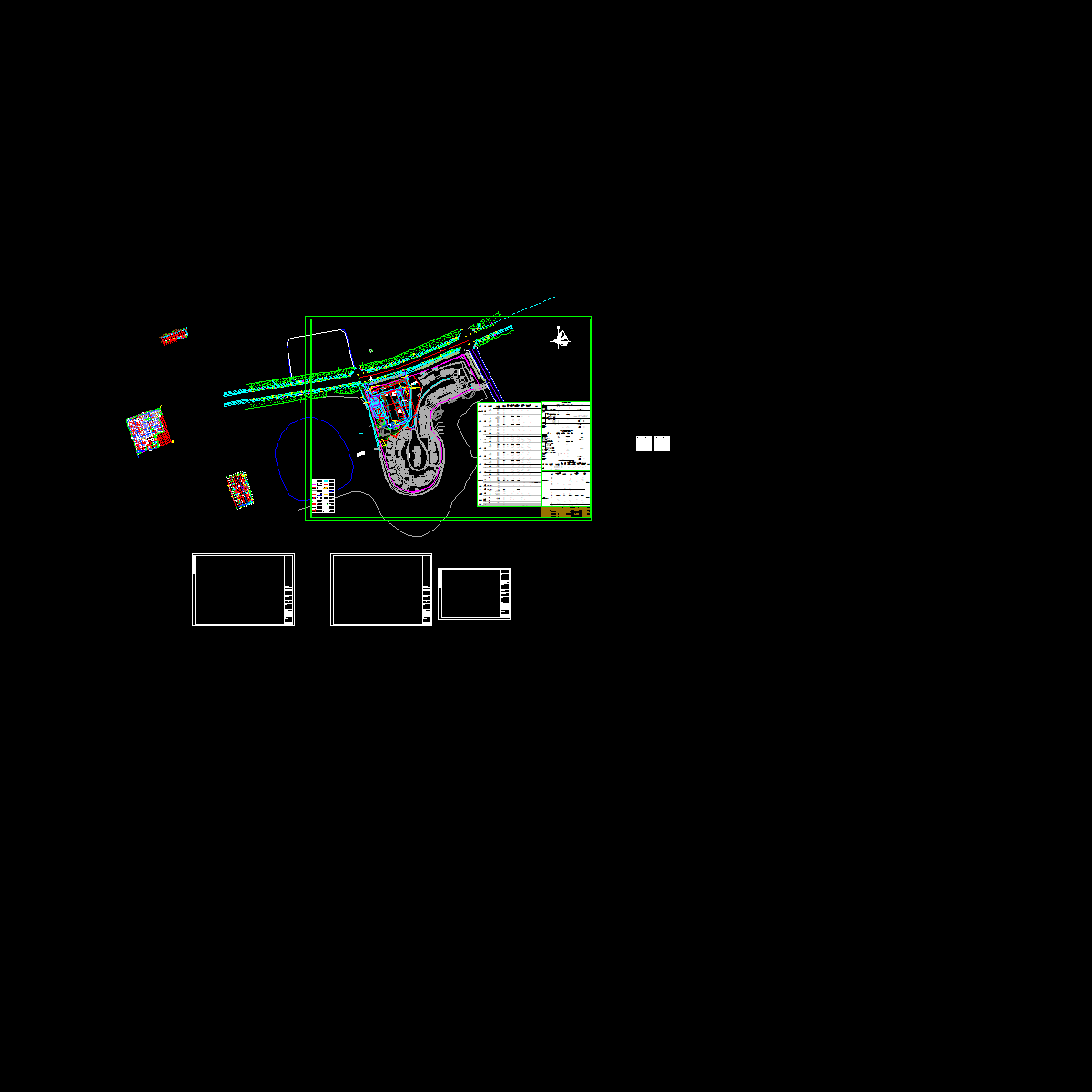

  • 2014.5.18管网图.dwg
    2014.5.18管网图.dwg

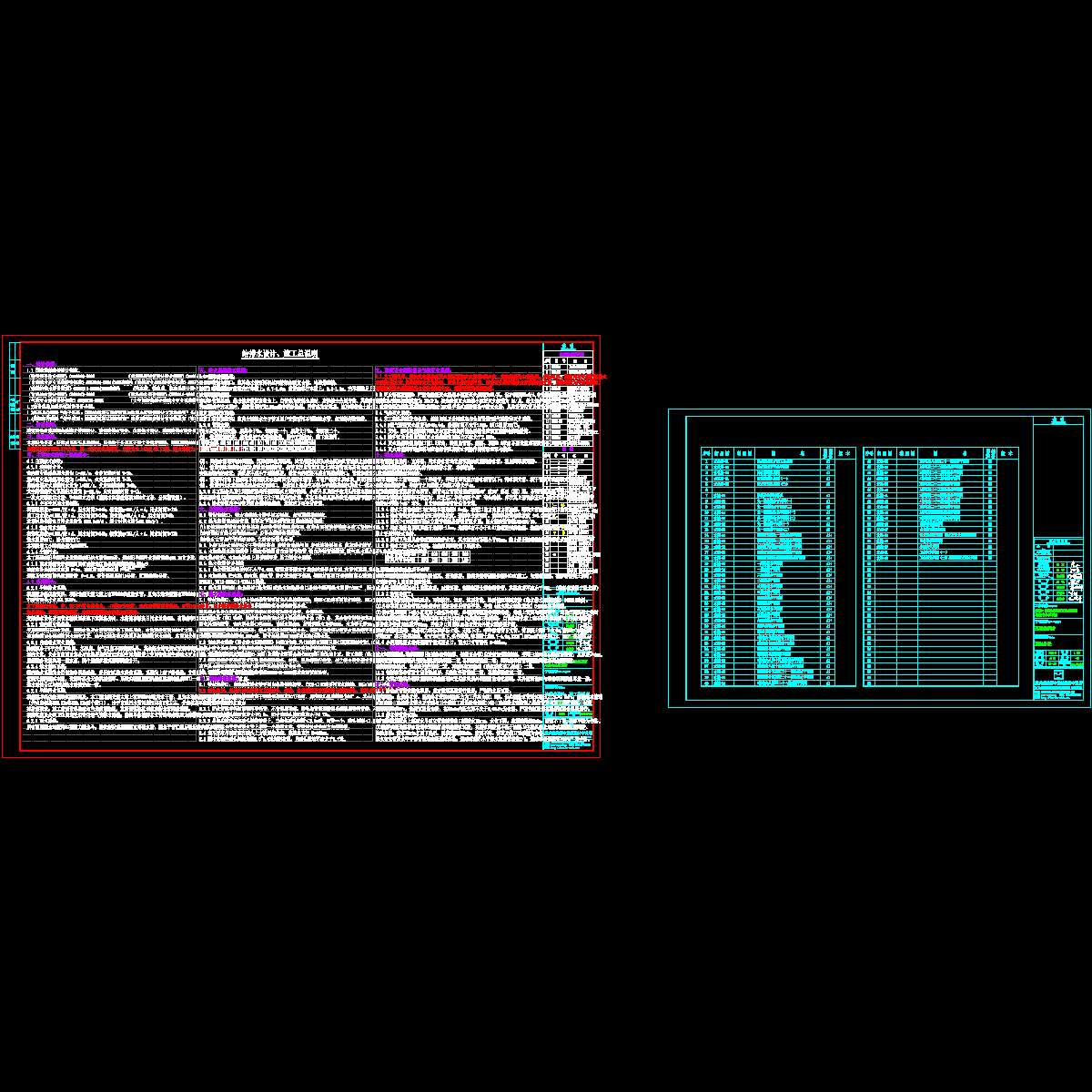

  • 2014.5.18设计总说明.dwg
    2014.5.18设计总说明.dwg

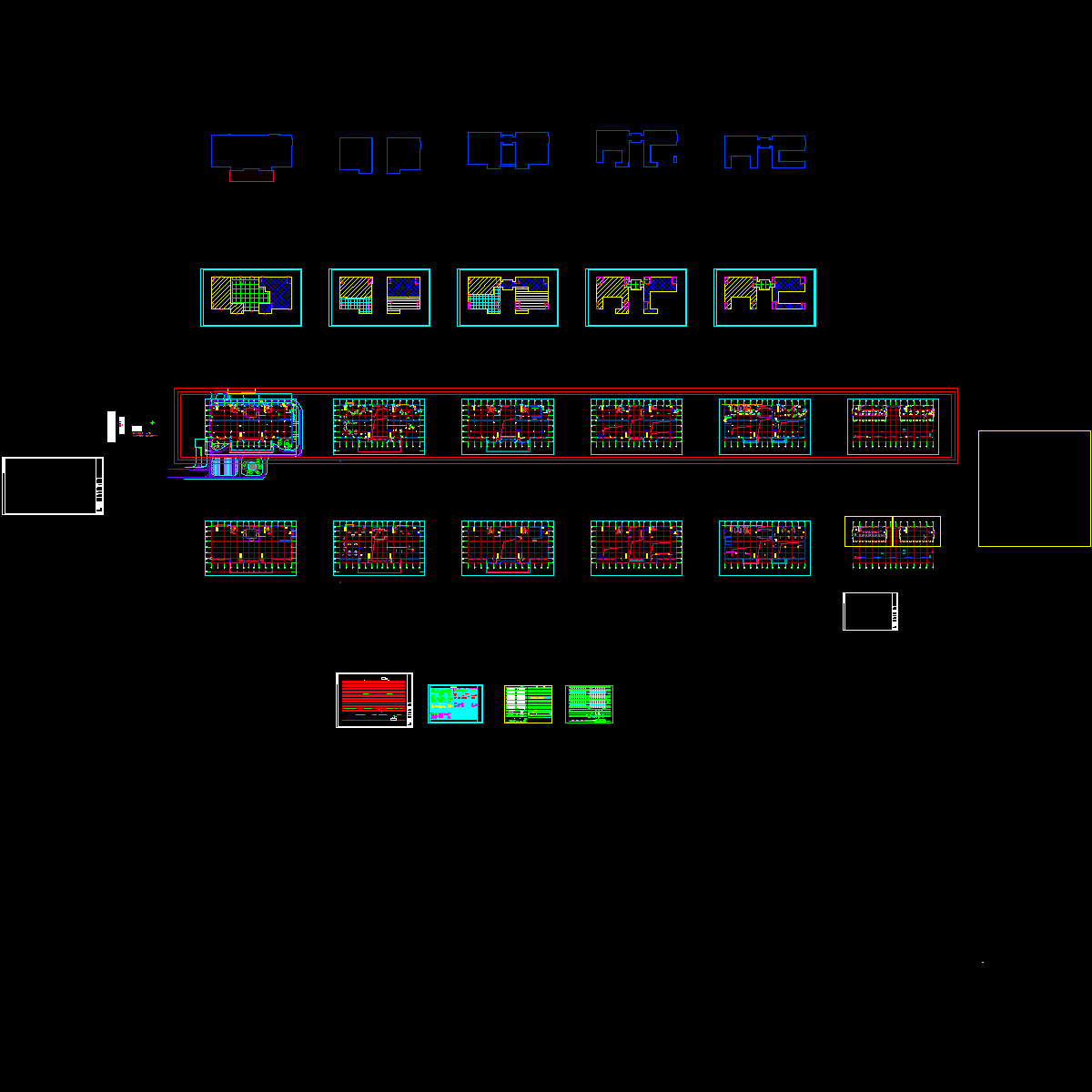

  • 2014.5.18酒店客房层平面图水施.dwg
    2014.5.18酒店客房层平面图水施.dwg
以上是部分截图,请下载附件后查看完整高清内容
