3层商业街给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:11107.88平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间
  • 项目所在地:广东

附件详情

  • 给水排水设计总说明
  • 消防给水设计总说明
  • 给排水图例
  • 消火栓、喷淋系统原理图
  • 给排水平面图
  • 给排水系统图
  • 喷淋平面图
  • 卫生间大样图

附件详情

工程性质为商业街,耐火等级为二级,总建筑面积11107.88平方米,占地面积6155.83平方米,地下0层,地上3层,建筑高度14.15米,包括红线以内的:生活给水系统、排水系统、雨水排除系统、空调冷凝水系统。
,共18张。

喷淋平面图

消火栓系统原理图

雨水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

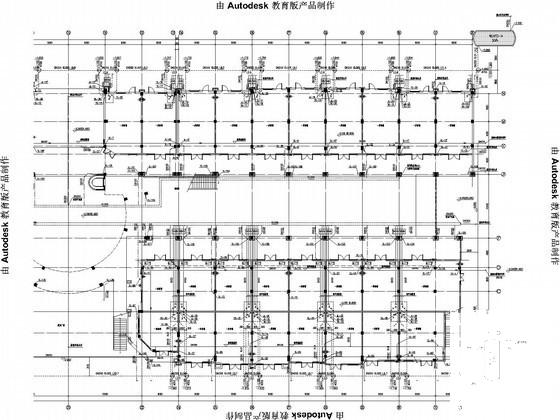

  • 3层商业街给排水消防CAD施工图纸 - 1
    第 1 张图

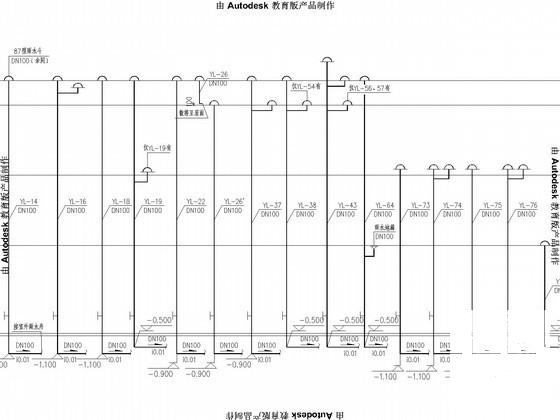

  • 3层商业街给排水消防CAD施工图纸 - 2
    第 2 张图

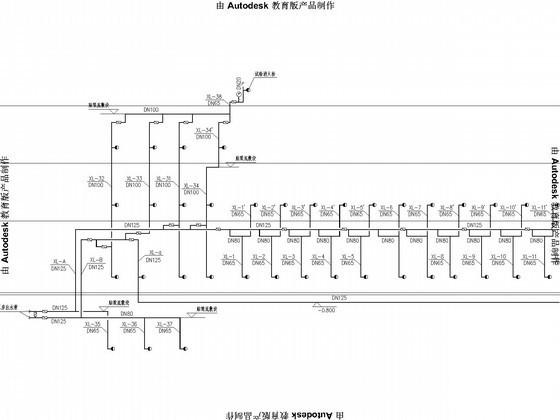

  • 3层商业街给排水消防CAD施工图纸 - 3
    第 3 张图
  • 3层商业街给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
