4层商业街建筑给排水CAD施工图纸（人防）

附件详情

工程介绍：
本项目位地下共1层,地上4层；地下室总建筑面积:5806平方米，地下室平时为汽车库，战时为人防工程，地上为商业建筑；总建筑设计面积：20621平方米；建筑高度：18.9米。含人防总建筑面积4870平方米。机动车总停车数量：141辆。
该项目给排水设计标高与建筑图一致，室内设计标高±0.000米相当于绝对标高见下表；标高20.10，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。
地下室平时为小型汽车停车库,共设2个防护单元,一个人防移动电站。车库北部战时为甲类防空地下室，抗力级别为常六级，核六级，防化级别为丙级的二等人员掩蔽所.该防护单元划分为4个抗爆单元，人防建筑面积1947平方米；车库南部战时为甲类防空地下室，抗力级别为常六级，核六级,防化级别为丁级的物资库.该防护单元划分该防护单元划分为2个抗爆单元，人防人员掩蔽所.该防护单元划分为4个抗爆单元，人防建筑面积1947平方米；车库南部战时为甲类防空地下室，抗力级别为常六级，核六级,防化级别为丁级的物资库.该防护单元划分该防护单元划分为2个抗爆单元，人防建筑面积2808平方米。地下室总建筑面积5806平方米,人防总建筑面积4832平方米。

设计内容：

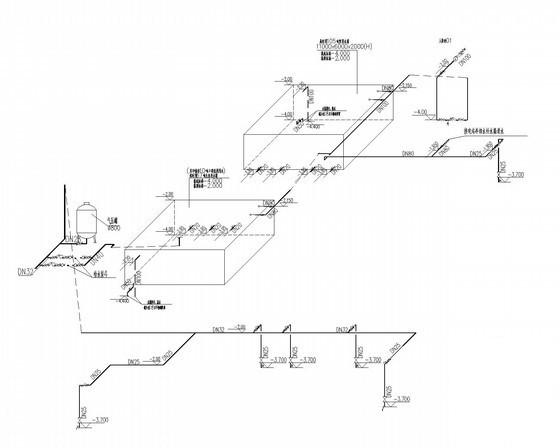

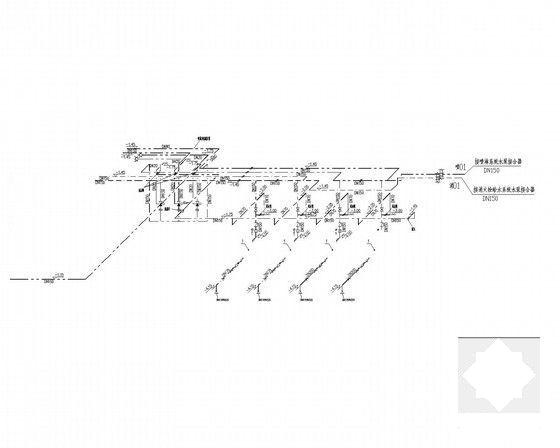

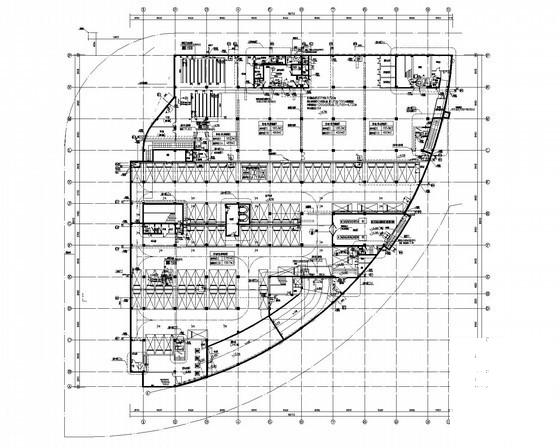

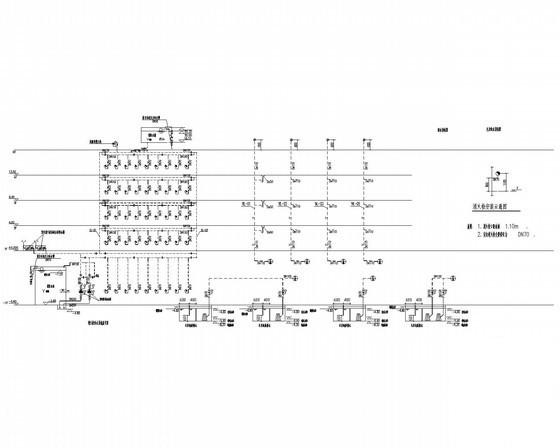

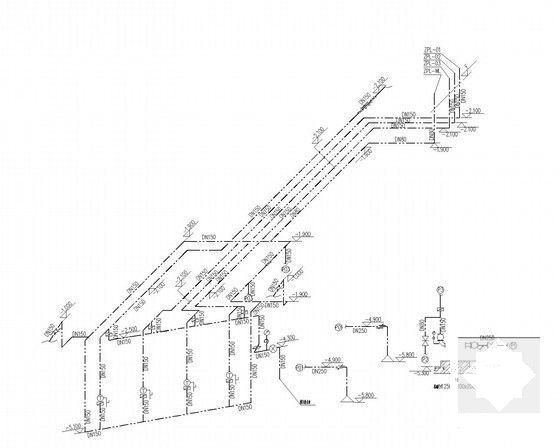

该项目给排水设计包括室内外给水系统、排水系统、 消防系统 、生活给水冷水系统、景观水体、消火栓给水系统、自动喷水灭火系统、灭火器及其它灭火系统、排水系统设计等。
本稿件，图纸共98张。
