一类高层住宅楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：30层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：26张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水,分区供水
供水分区：四区以上
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：卫生间
项目所在地：安徽

附件详情

负一层消防、给排水平面
夹层消防、给排水平面
1-30层消防给排水平面
机房层消防、给排水平面图
负一层喷淋平面图
夹层喷淋平面图
1-30层喷淋平面图
裙房卫生间大样、系统图一
裙房卫生间大样、系统图二
住宅大样、系统图
裙房消火栓系统原理图
住宅给水系统展开图
住宅消火栓系统展开图
住宅喷淋系统展开图
住宅排水系统展开图
裙房排水系统图一
裙房喷淋系统图
虹吸排水系统图
水泵房详图

附件详情

项目概要：该项目地上部分为30层，地下1层，建筑高度为96.4m，为一类商住楼。编制依据为《建筑给水排水设计规范》GB50016-近代(版)。
设计内容：生活给水系统（分为五个区）、污水系统、废水系统（污废合流）、雨水系统、消防给水系统（室内消火栓给水系统用水量为40L/s，室外消防水量为30L/s）、自动喷淋给水系统、灭火器配置。
，共26张图。

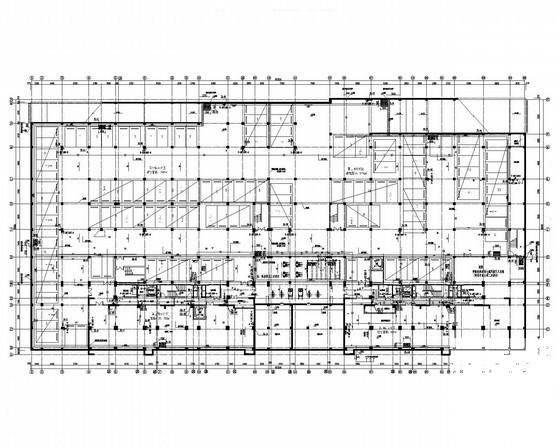

负一层消防、给排水平面

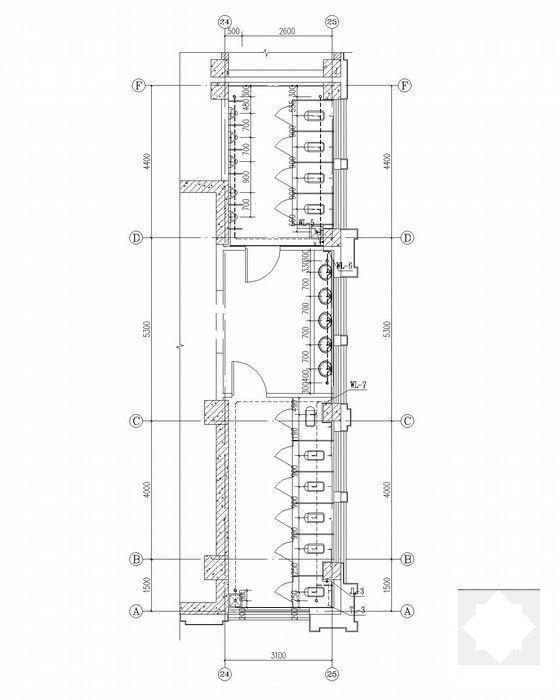

3#卫生间大样图

5#卫生间大样图

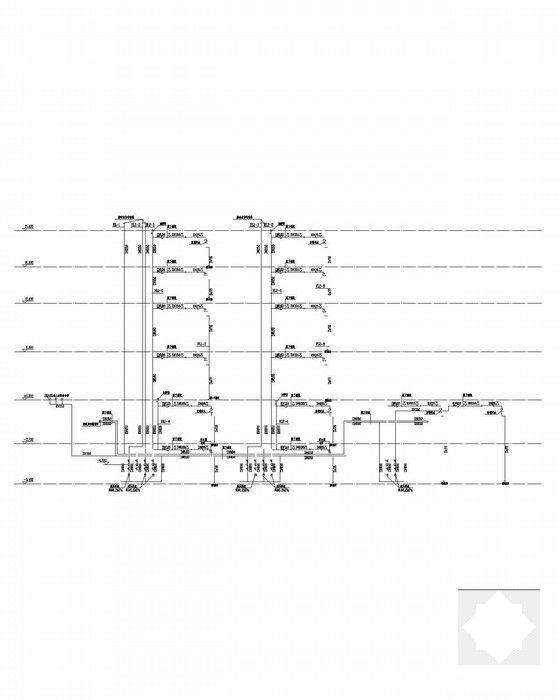

裙房喷淋系统图

裙房消火栓系统原理图一
