6层结构砖混动迁安置住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该项目为六层带阁楼砖混结构,采用墙下桩基础,砌体结构施工建筑结构安全等级为二级。
结构设计总说明、桩位平面布置图、基础详图、落地阳台配筋图、地沟 平面布置图 、结构平面图、阁楼顶结构平面图、 楼梯详图 共9张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

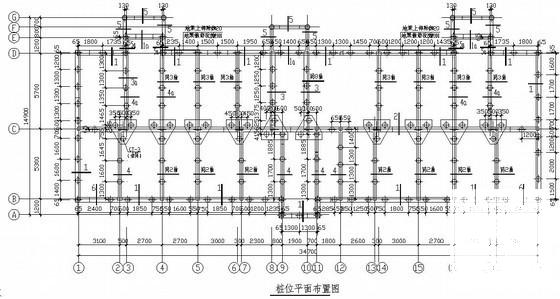

  • 砖混住宅楼结构施工 - 1
    砖混住宅楼结构施工 - 1

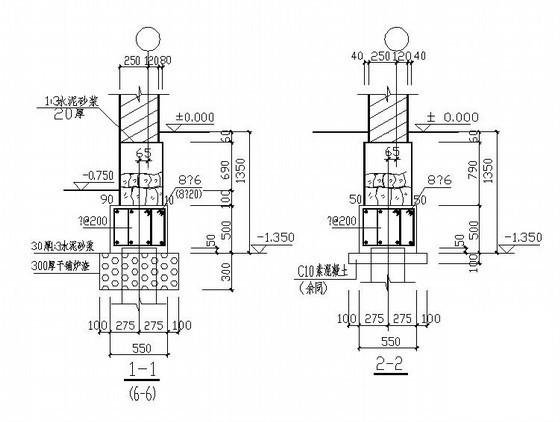

  • 砖混住宅楼结构施工 - 2
    砖混住宅楼结构施工 - 2

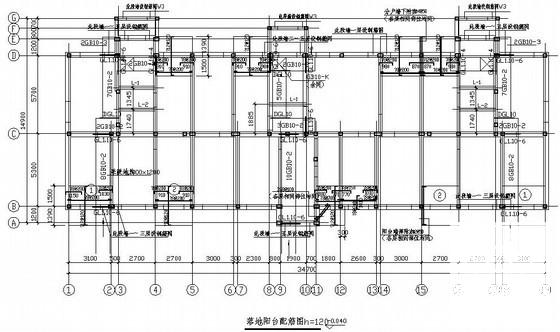

  • 砖混住宅楼结构施工 - 3
    砖混住宅楼结构施工 - 3

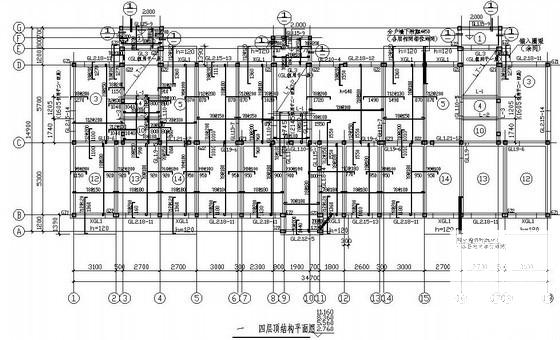

  • 砖混住宅楼结构施工 - 4
    砖混住宅楼结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
