7层砖混结构住宅楼结构施工图纸（建筑施工CAD图纸）

附件详情

该工程为开发性质住宅楼，7层砖混结构，总建筑面积1821.68平方米,其中地下层237.05平方米,地上层1584.63平方米。该项目为三类民用建筑，结构设计使用年限50年，基础设计安全等级为二级，建筑物耐火等级为二级，屋面防水等级为二级，防水使用年限不小于15年。建筑物抗震类别为丙类建筑，室内外高差1.50米。

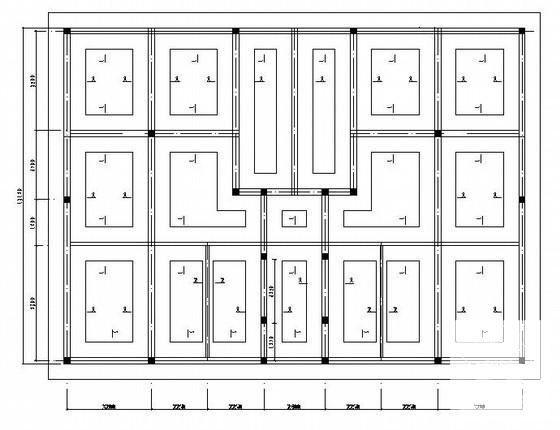

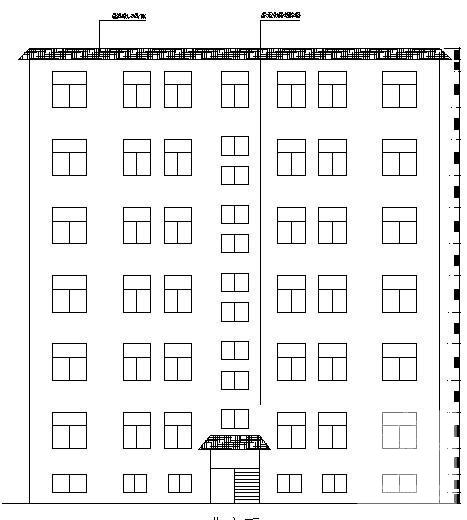

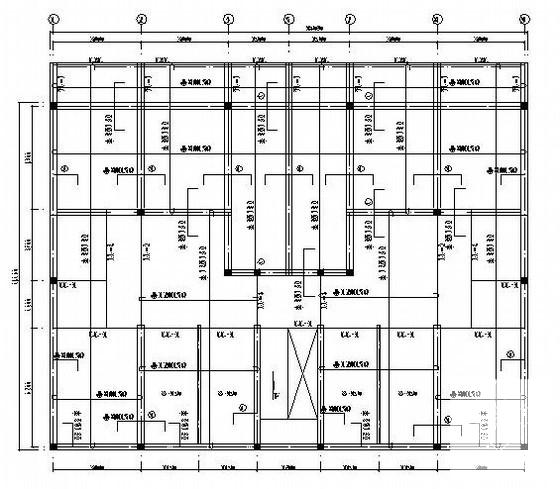

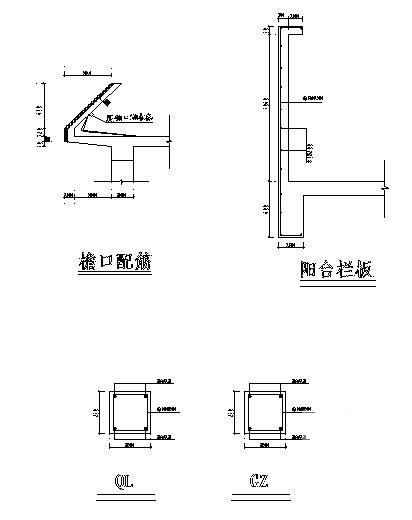

全套图纸8张，包括建筑平立面图、地下室布置图、基础平面布置图、结构 平面布置图 、 节点详图 等。
