7层砖混结构住宅楼结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目是黑龙江某砖混结构住宅项目,地上7层,抗震设防烈度为6度,场地为Ⅲ类,包括: 结构设计说明 ,桩基础 平面布置图 ,墙柱定位及地沟布置图,结构布置及梁板配筋图,圈梁布置图,楼梯配筋图,节点详图等共计11张图。11月。

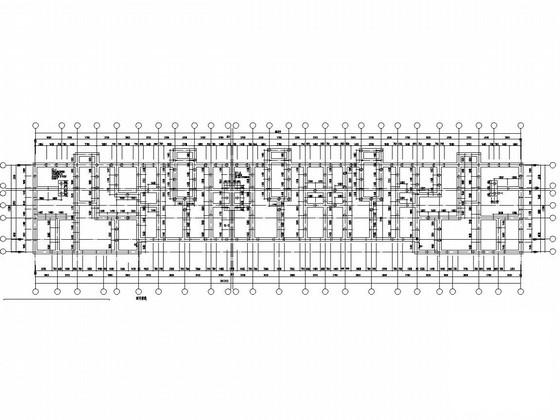

墙柱定位图

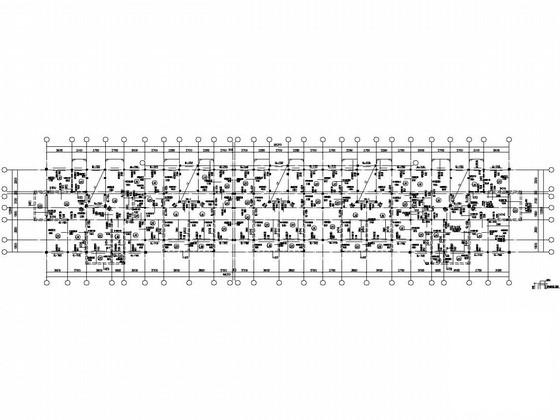

二~五层顶板配筋图

节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

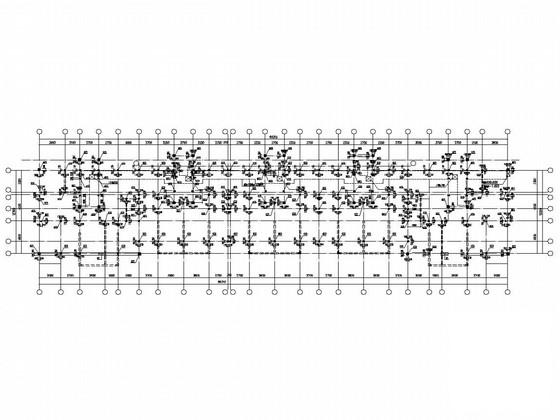

  • 砖混住宅楼结构施工 - 1
    砖混住宅楼结构施工 - 1
  • 砖混住宅楼结构施工 - 2
    砖混住宅楼结构施工 - 2
  • 砖混住宅楼结构施工 - 3
    砖混住宅楼结构施工 - 3
  • 砖混住宅楼结构施工 - 4
    砖混住宅楼结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
