独栋砖混结构私人住宅楼结构设计施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:11张

附件详情

设计说明、基础施工图、柱配筋图、平面结构布置图、屋面平面结构布置图、梁配筋图、板配筋图、屋面板配筋图、楼梯配筋图共11张图纸。

基础施工图

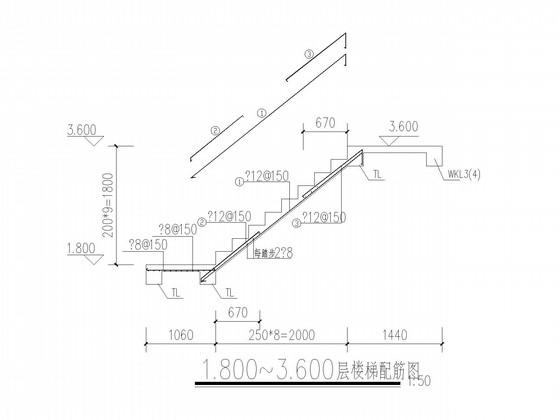

楼梯配筋图

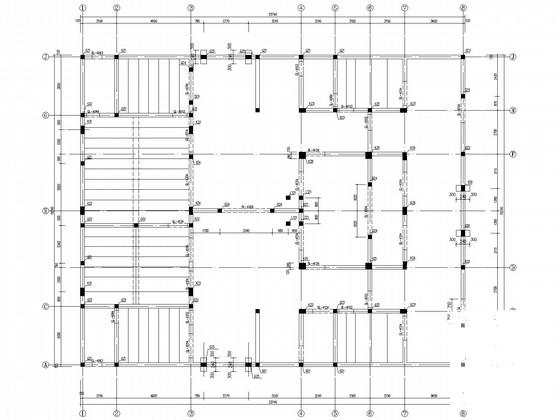

平面结构布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 砖混住宅楼结构施工 - 1
    砖混住宅楼结构施工 - 1
  • 砖混住宅楼结构施工 - 2
    砖混住宅楼结构施工 - 2
  • 砖混住宅楼结构施工 - 3
    砖混住宅楼结构施工 - 3
  • 砖混住宅楼结构施工 - 4
    砖混住宅楼结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
