6层小型住宅楼电气施工图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 负荷等级:三级
  • 防雷等级:第三类
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、配电系统图
  • 3、闭路电视系统图

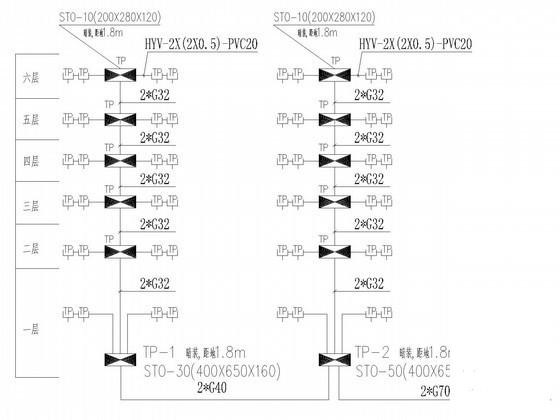

  • 4、电话系统图
  • 5、对讲系统图
  • 6、三表计量系统图

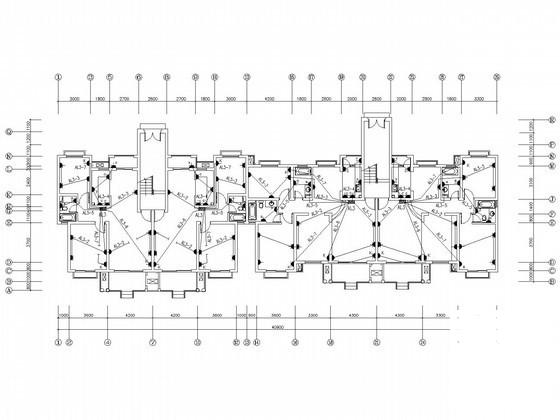

  • 7、照明平面图
  • 8、插座动力平面图
  • 9、弱电平面图
  • 10、防雷接地平面图

附件详情

该项目供电电压采用交流380/220V,电缆进线,每一栋楼为一个进线点.进线埋管G100,进线埋深为室外地坪下0.8m. 供电负荷等级为三级。
电气设计包含配电系统设计、照明灯具布置、防雷接地系统设计、电话系统、宽带网络系统设计、楼宇可视对讲系统、有限电视系统系统设计等。

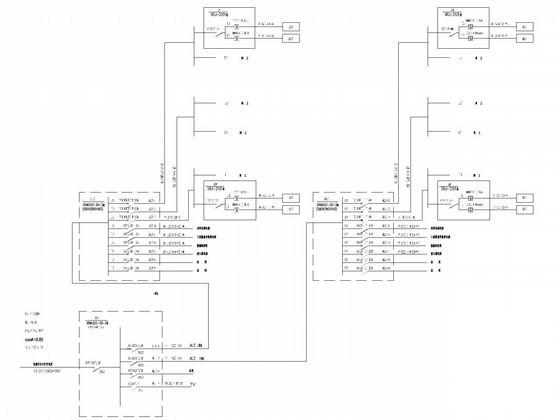

配电系统图

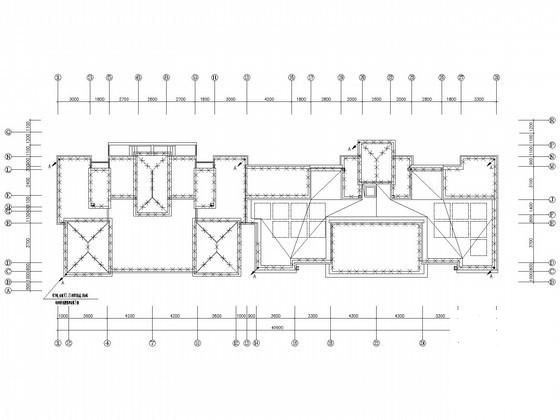

防雷接地平面图

配电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅楼电气图 - 1
    住宅楼电气图 - 1
  • 住宅楼电气图 - 2
    住宅楼电气图 - 2
  • 住宅楼电气图 - 3
    住宅楼电气图 - 3
  • 住宅楼电气图 - 4
    住宅楼电气图 - 4
以上是部分截图,请下载附件后查看完整高清内容
