小型垃圾站电气施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：50平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：重庆
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

概况：
该项目为黔江武陵山机场改扩建项目雨水、污水处理工程-垃圾站，建筑层数：一层，建筑设计面积：总建筑面积50平方米，建筑高度：建筑高度4.20米。

设计范围：
该资料包括如下电气系统：220/380V配电系统,照明系统，电气节能和环保，建筑物防雷、接地及安全防护。

部分图纸摘录：

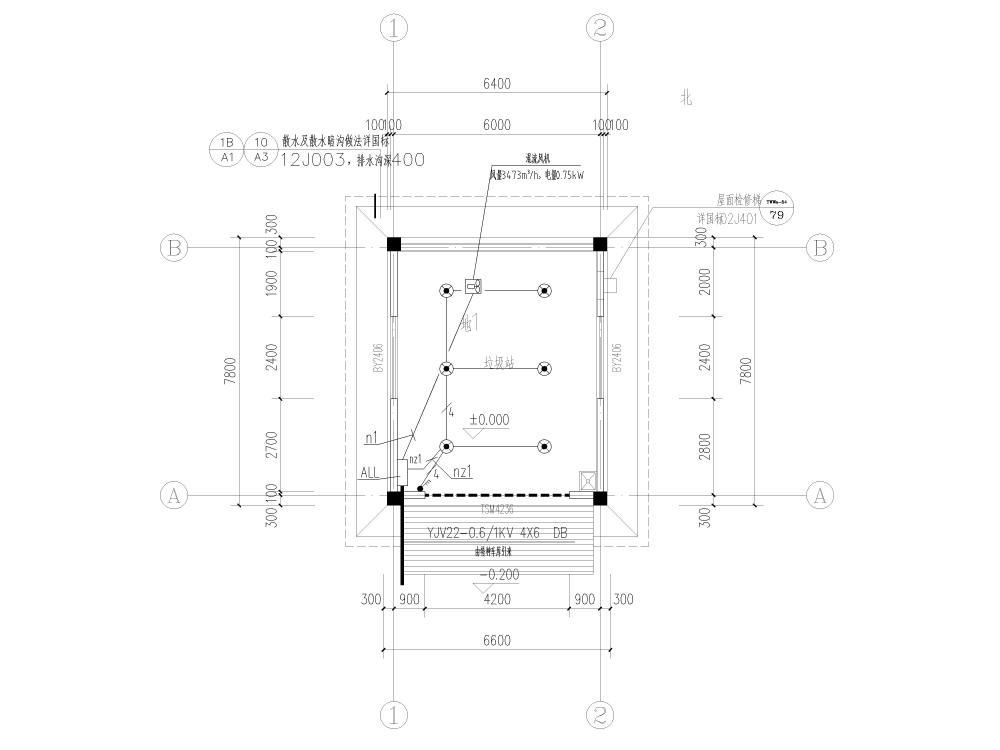

电气平面图

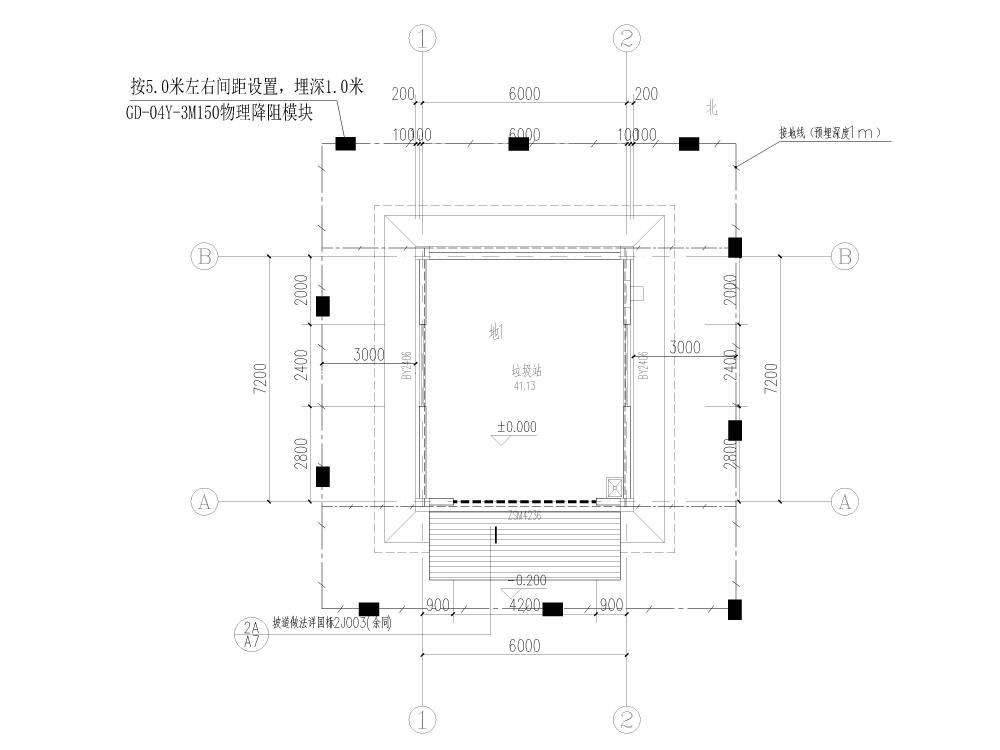

接地平面图

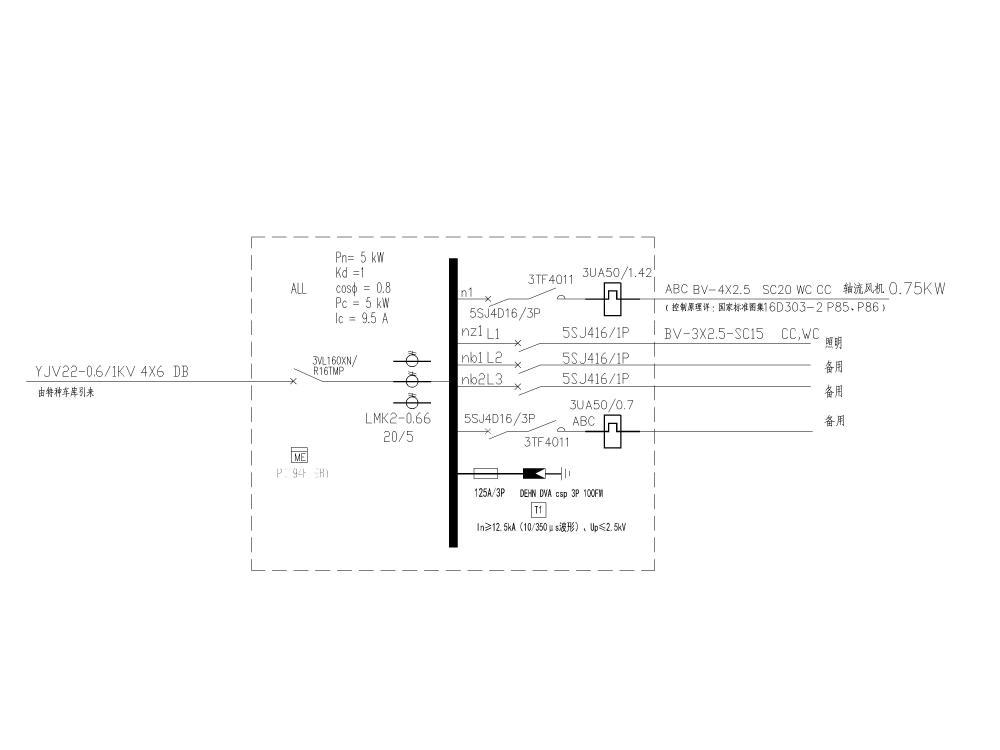

配电箱系统图

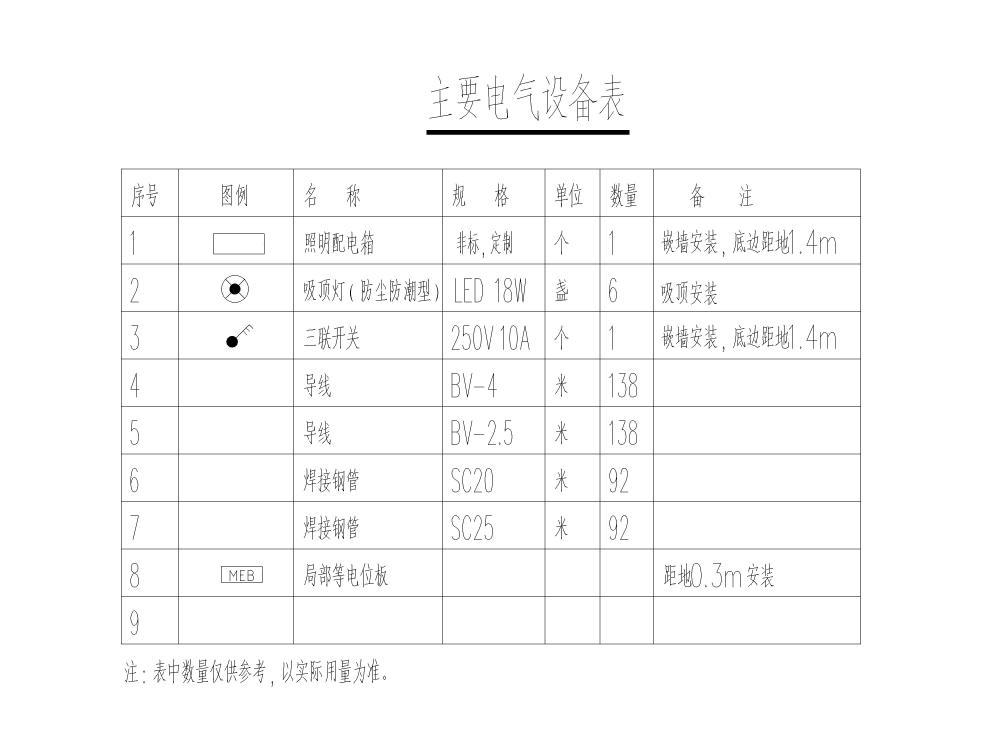

主要设备表


以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 垃圾站图纸 - 1
    垃圾站图纸 - 1
  • 垃圾站图纸 - 2
    垃圾站图纸 - 2
  • 垃圾站图纸 - 3
    垃圾站图纸 - 3
  • 垃圾站图纸 - 4
    垃圾站图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
