医院9层综合楼建筑施工CAD图纸(框架剪力墙结构)

  • 建筑类别:医院门诊楼,医院住院楼
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:福建
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:28张
  • 建筑设计面积:20081平方米
  • 占地面积:2072平方米
  • 建筑高度:37.15m
  • 地上层数:9层
  • 设计效果图:无

附件详情

该项目为福建某医院 建筑施工 图。
建筑设计面积:医疗区综合楼为18842平方米;传染楼为1239.1平方米。
建筑层数:医疗区综合楼主体地上9层,裙房5层;传染楼地上2层。
建筑高度:医疗区综合楼主体建筑高度37.15米,裙房高度20.4米;传染楼建筑高度8.4米。
建筑分类:一类。设计使用年限50年。
耐火等级:一级。
抗震烈度6度,抗震措施7度。
结构类型:框架剪力墙结构。
设计功能:包含门诊楼、医技楼、病房楼等相关功能。
这份参考资料包括设计说明,工程做法,节能表,门窗大样,各层平面图,立面图,剖面图,电梯楼梯大样,卫生间大样,墙身大样,节点大样共计28张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 医院9层综合楼建筑施工CAD图纸(框架剪力墙结构) - 1
    第 1 张图

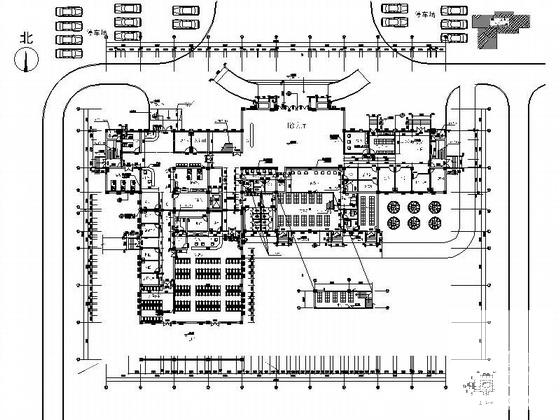

  • 医院9层综合楼建筑施工CAD图纸(框架剪力墙结构) - 2
    第 2 张图

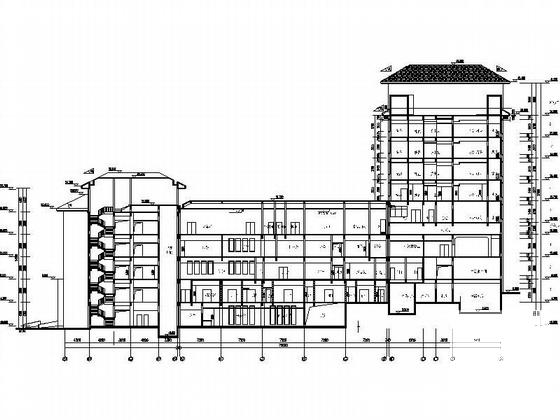

  • 医院9层综合楼建筑施工CAD图纸(框架剪力墙结构) - 3
    第 3 张图

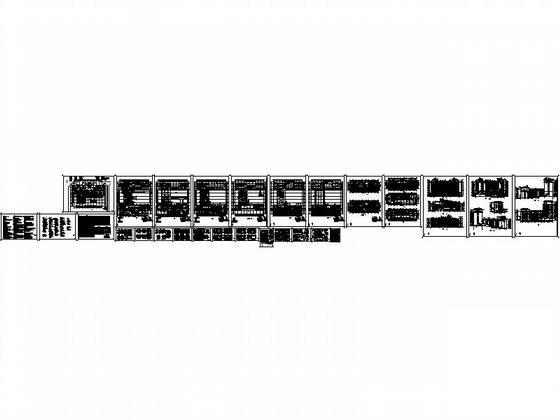

  • 医院9层综合楼建筑施工CAD图纸(框架剪力墙结构) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
