5层框架医院门诊综合楼毕业设计方案(建筑、结构CAD施工图纸)

附件详情

某5层框架医院门诊综合楼毕业设计(含计算书,建筑、结构图)
本次毕业设计是一幢医院门诊综合楼,主要进行的是结构设计部分。结构设计简而言之就是用结构语言来表达工程师所要表达的东西。结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来的结构元素,包括基础、墙、柱、梁、板、楼梯、大样细部图等等。然后用这些结构元素来构成建筑物或构筑物的结构体系,包括竖向和水平的承重及抗力体系,再把各种情况产生的荷载以最简洁的方式传递至基础。
结构设计的阶段大体可以分为三个阶段:
一 结构方案阶段:根据建筑的重要性,建筑所在地的抗震设防烈度,工程地质勘查报告,建筑场地的类别及建筑的高度和层数来确定建筑的建筑结构形式,该项目采用的是框架结构;
二 结构计算阶段:包括荷载计算、内力计算和构件计算;
三 施工图设计阶段:根据上述计算结果,来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施。
根据该房屋的使用功能及建筑设计要求,进行了平立面及剖面的设计,主体结构为5层,层高均为3.9m。总建筑面积约为6588.29m2,建筑长度72.24m,建筑宽度18.24m,采用钢筋混凝土框架结构。
填充墙采用加气混凝土空心砌块,外墙,内墙均为240mm;门窗采用塑钢,门窗洞尺寸详见 图;
共101页。
该资料包含:结构设计说明,梁柱配筋图,结构平面图及配筋图等共4张结构图。建筑设计说明,平面图,立面图,剖面图共6张建筑图纸。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

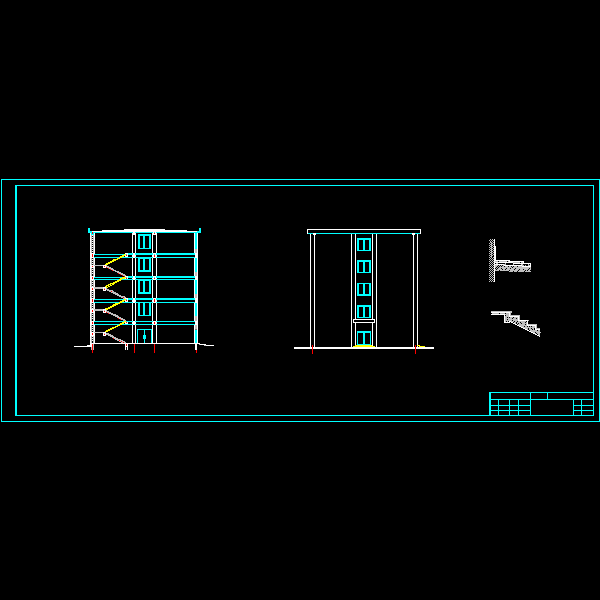

  • 剖面图.dwg
    剖面图.dwg
  • 底层平面图.dwg
    底层平面图.dwg
  • 建筑设计说明.dwg
    建筑设计说明.dwg
  • 标准层平面图.dwg
    标准层平面图.dwg

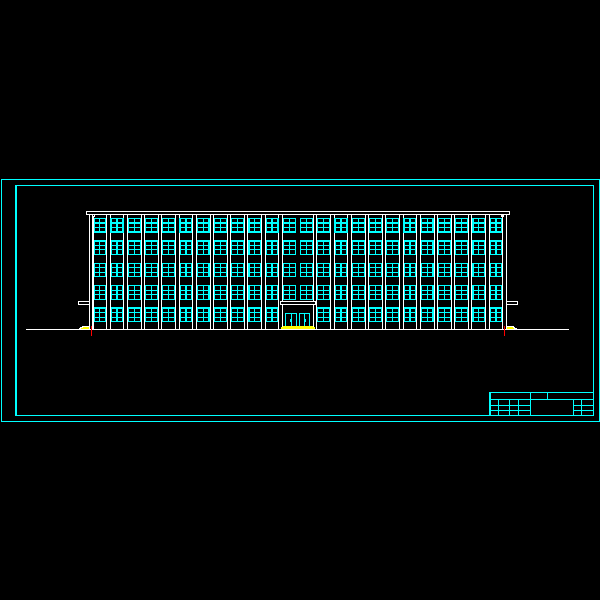

  • 立面图.dwg
