两层框架结构休闲别墅结构CAD施工图纸(建筑图纸)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:18张

附件详情

该项目是成都某休闲别墅项目,地上2层,框架结构,建筑面积为:1979.7平方米,抗震设防烈度为7度,图纸主要包括:各层梁板图,建筑设计说明,平面图,立面图,剖面图,防水构造,各厨卫详图,各 节点详图 等共计18张图。

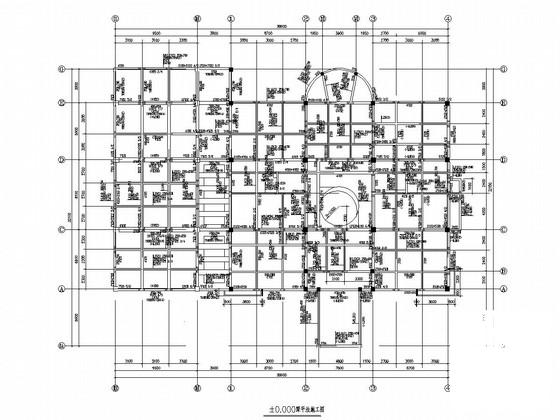

梁配筋图

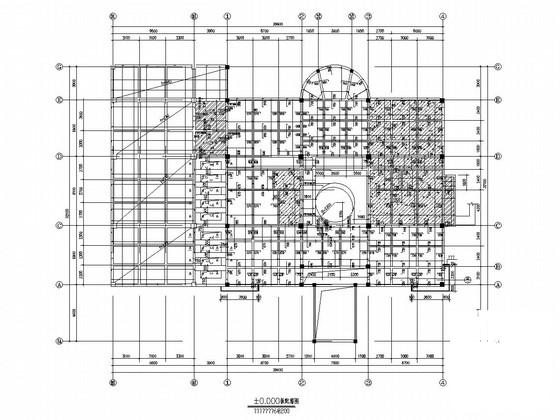

板配筋图

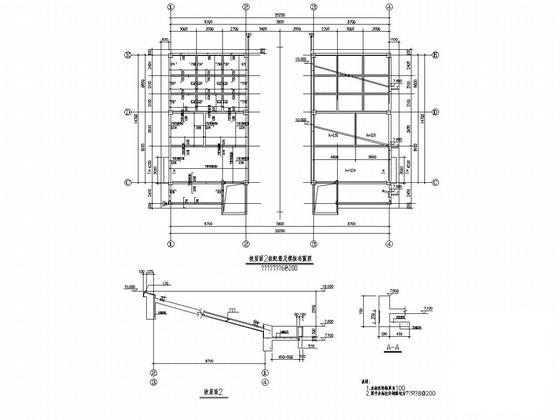

坡屋面2板配筋及模板布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 两层框架结构休闲别墅结构CAD施工图纸(建筑图纸) - 1
    第 1 张图
  • 两层框架结构休闲别墅结构CAD施工图纸(建筑图纸) - 2
    第 2 张图
  • 两层框架结构休闲别墅结构CAD施工图纸(建筑图纸) - 3
    第 3 张图
  • 两层框架结构休闲别墅结构CAD施工图纸(建筑图纸) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
