幼儿园给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:6107.87平方米
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:水箱,泵房
  • 项目所在地:山东

附件详情

  • 室外消防总平面图
  • 给排水设计说明

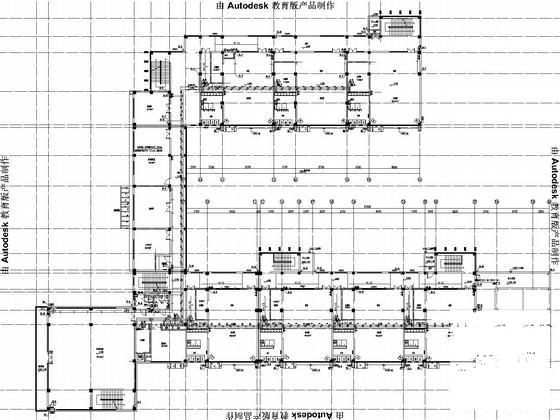

  • 给排水及消防平面图
  • 水箱间布置及原理图
  • 给水系统图
  • 排水系统图
  • 雨水系统原理图
  • 热水系统图
  • 消防泵房管道安装图
  • 消防系统

附件详情

该项目为幼儿园,总建筑面积6107.87平方米,建筑高度16.19米,建筑物内生活给水系统、生活热水系统、生活污水系统、消火栓系统,灭火器布置等。
,共11张。

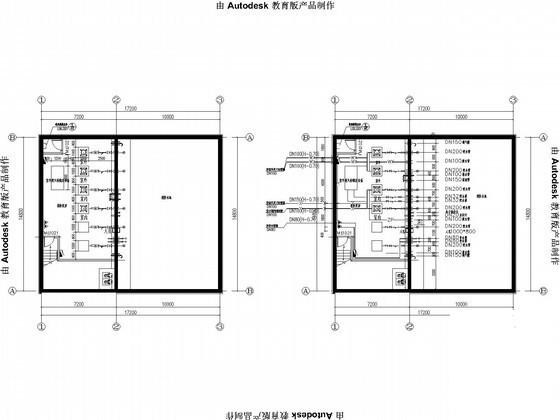

泵房详图

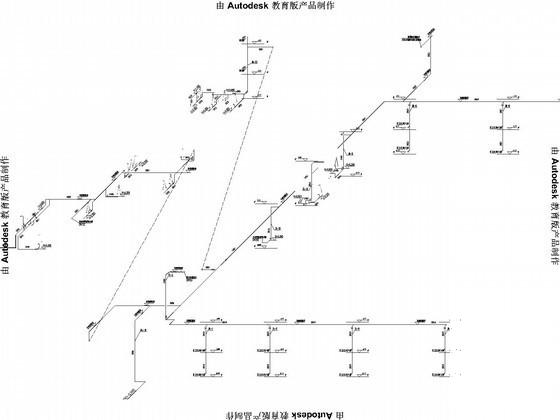

给水系统图

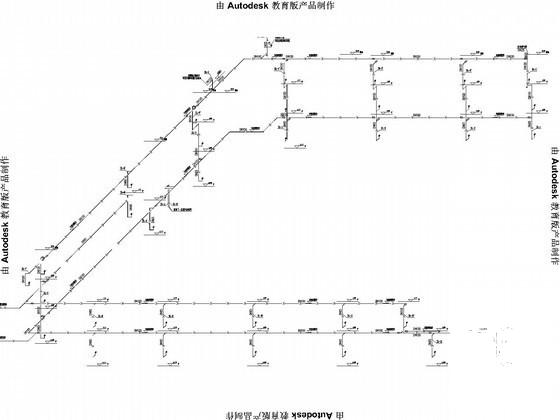

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 幼儿园给排水消防CAD施工图纸 - 1
    第 1 张图
  • 幼儿园给排水消防CAD施工图纸 - 2
    第 2 张图
  • 幼儿园给排水消防CAD施工图纸 - 3
    第 3 张图
  • 幼儿园给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
