大学学生食堂给排水施工大样图（设计说明）

附件详情

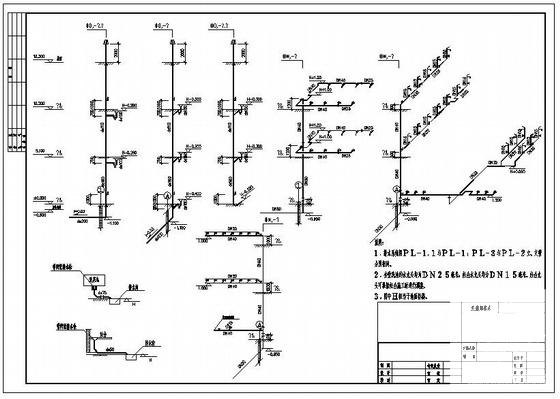

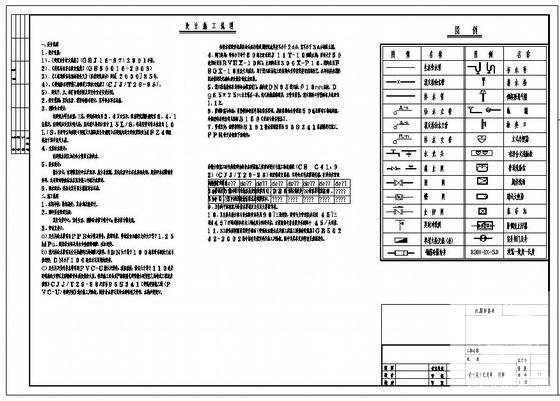

一、设计说明
１．设计依据：
１）．《 建筑设计防火 规范》（ＧＢＪ１６－８７）２００１年版。
２）．《建筑给水排水设计规范》（ＧＢ５００１５－２００３）
３）．《工程建设标准强制性条文》（房屋建筑部分）建标８５号。
４）．《建筑排水硬聚氯乙烯管道工程技术规程》（ＣＪＪ／Ｔ２９－９８）。
５）．建筑平、立、剖扩初设计图及其它专业有关设计图。
２。设计范围：室内生活、消防给排水设计，室外部分详水总施。

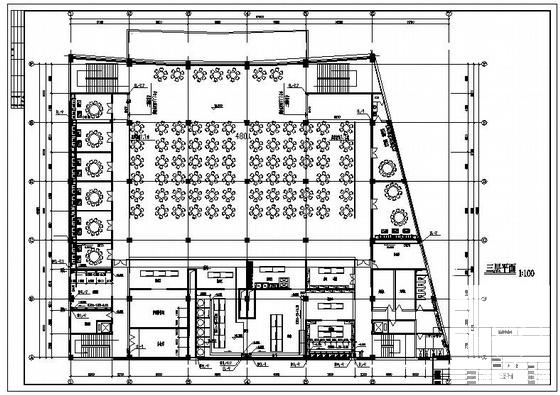

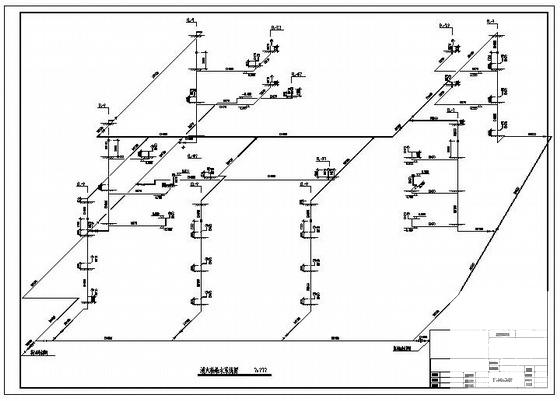

３．消防给水设计：
该建筑为学生食堂，三层，建筑体积约为３。４万立方米。根据建筑消防规范第８。４。１条规定，该建筑应设室内消火栓。室内消火栓用水量为１５Ｌ／Ｓ，每根竖管的最小流量为１０Ｌ／Ｓ。同时甲方必须按《建筑灭火器配置设计规范》在建筑内适当的位置配置ＭＦＺ４磷酸铵盐干粉手提灭火器。
４．生活给水设计：
该建筑由校区加压给水管网直接供水。
５。排水设计：
排水方式：该建筑室内污水采用污、废水合流制。室内生活污水经化粪池处理，厨房污水经隔油井处理，达到城市排放标准后直接排入市政污水管道。
６。雨水设计：基地内室外雨水排放详水总施。
二．施工说明
１．本图单位：除标高外，其余均以毫米计。
２．图中所注管道标高：
室内为管中心；室外生活、消防给水管为管中心；排水管为管内底。
３．管材及接口：
a）卫生间给水管采用ＰＰＲ给水管及管件，热熔连接。管材承受公称压力应大于等于１.２５ＭＰa。厨房给水管采用内外热镀锌钢管，丝扣连接。
b）消火栓给水管采用内外热镀锌无缝钢管及管件，当ＤＮ大于等于１００毫米时采用法兰或卡箍连接；ＤＮ小于１００毫米时采用螺纹连接。
c）卫生间及室外排水管采用ＰＶＣ－Ｕ排水及管件，承插粘接；管经大于等于１１０毫米时明敷的立管以及穿墙横管必须设置防火圈。管道施工时必须严格按照《建筑排水硬聚氯乙烯管道工程技术规程》ＣＪＪ／Ｔ２９－９８及国标９６Ｓ３４１《建筑硬聚氯乙烯（ＰＶＣ－Ｕ）管道安装》进行施工及验收。厨房排水管采用排水铸铁管及管件，水泥砂浆捻口。
