住宅大模板支模示意图纸3(86系列拼装式全钢大模板)

附件详情

根据该项目结构的特点,选用86系列拼装式全钢大模板,该模板由1500mm为主的单元模板通过M16标准螺栓和专用连接件和横背愣(主龙骨)组拼而成。面板选用6mm原平板,边框采用8#槽钢,竖肋全为8#槽钢,间距300mm左右。横背愣采用成对的10#槽钢,横向通长且纵向设置三道,纵向间隔900~1200mm,相应的三排穿墙螺栓横向间距不超过1200mm。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

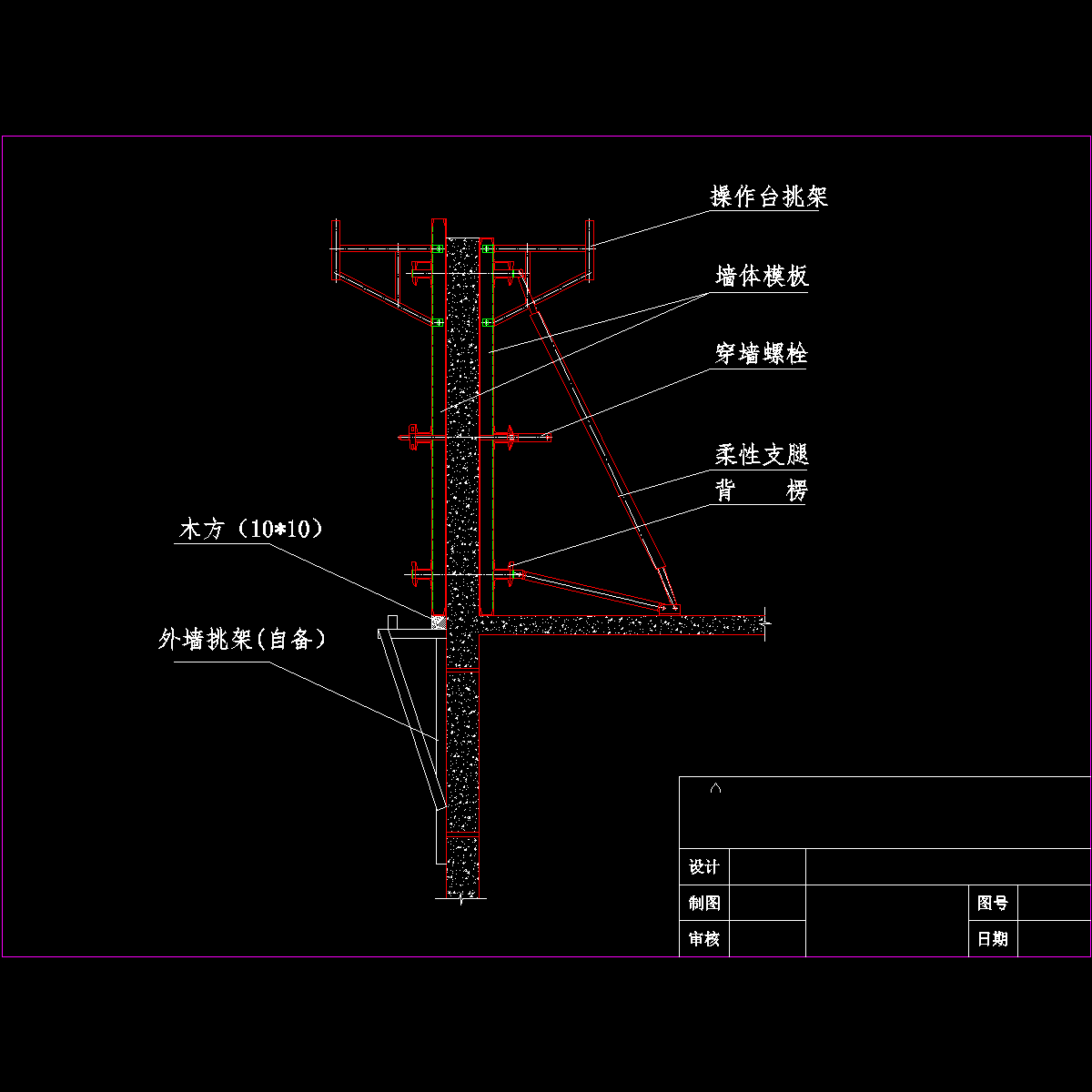

  • 住宅大模板支模示意图纸3(86系列拼装式全钢大模板) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
