地上3层钢框架结构车间厂房结构CAD施工图纸(建施)(建筑设计说明)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:其他结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该附件为河南某工业园车间,地上三层,一层5米,二层、三层为3.3米,建筑高度为12.05米,建筑设计结构形式为钢框架结构,基础为独立基础,6度设防。

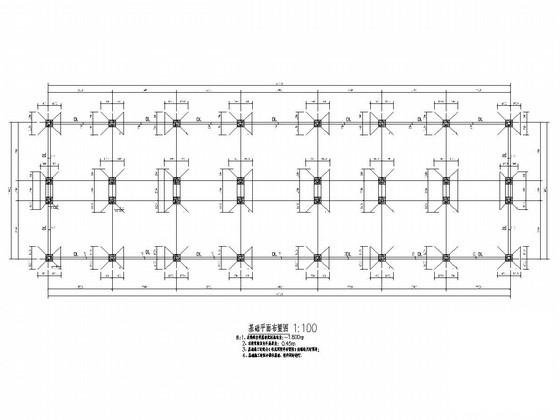

该资料包含: 结构设计说明 、基础大样、基础平面布置图、锚栓平面布置图、结构平面布置图、梁柱连接大样图、板 平面布置图 楼梯详图 、建筑设计说明、平面图、立面图、剖面图等共24张图纸。

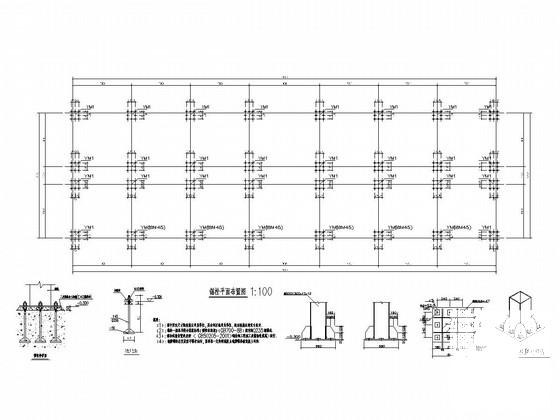

锚栓平面布置图

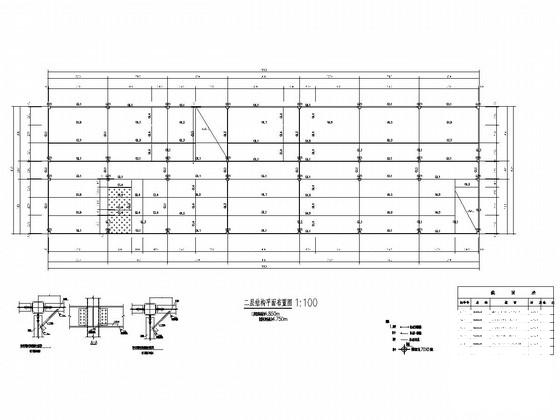

二层结构平面布置图

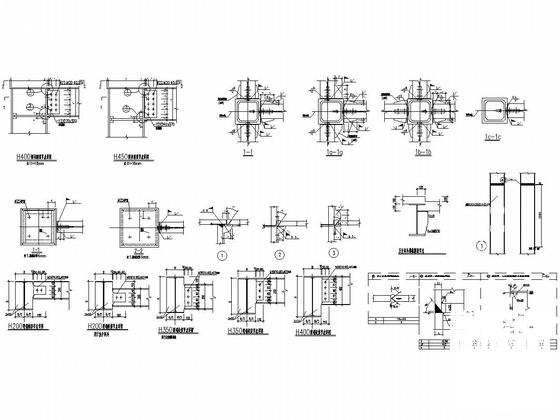

梁柱连接大样图

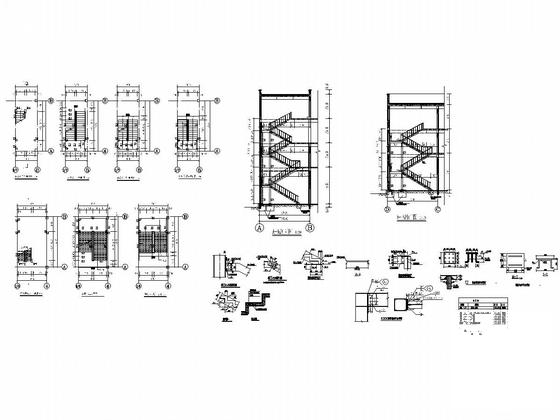

楼梯详图

二层板平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地上3层钢框架结构车间厂房结构CAD施工图纸(建施)(建筑设计说明) - 1
    第 1 张图
  • 地上3层钢框架结构车间厂房结构CAD施工图纸(建施)(建筑设计说明) - 2
    第 2 张图
  • 地上3层钢框架结构车间厂房结构CAD施工图纸(建施)(建筑设计说明) - 3
    第 3 张图
  • 地上3层钢框架结构车间厂房结构CAD施工图纸(建施)(建筑设计说明) - 4
    第 4 张图
  • 地上3层钢框架结构车间厂房结构CAD施工图纸(建施)(建筑设计说明) - 5
    第 5 张图
  • 地上3层钢框架结构车间厂房结构CAD施工图纸(建施)(建筑设计说明) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
