饮料有限公司生产基地钢结构垃圾房结构CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 参考图纸:2张
  • 设计年代:近代

附件详情

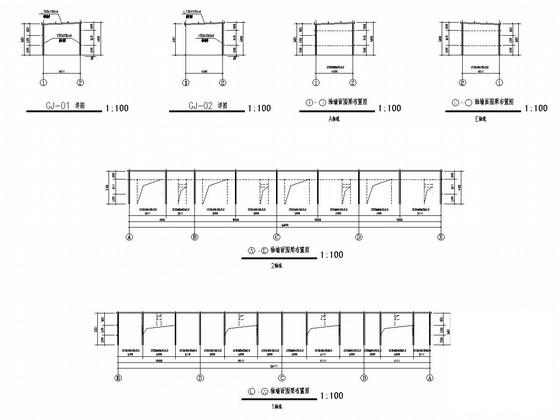

该项目是饮料生产基地垃圾房项目,该资料包含:钢柱布置图,屋面结构布置图,屋面檩条布置图,墙面围梁布置图,钢架详图,共计2张大图。
分享投稿时间:近几年7月。

墙面围梁布置图 钢架详图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 饮料有限公司生产基地钢结构垃圾房结构CAD施工图纸 - 1
    第 1 张图
  • 饮料有限公司生产基地钢结构垃圾房结构CAD施工图纸 - 2
    第 2 张图
以上是部分截图,请下载附件后查看完整高清内容
